Аппарат УЗИ (сканер) GE Healthcare Voluson E10

Voluson E10 — это новый уровень беспрецедентного качества визуализации в области охраны женского здоровья. Благодаря уникальным ультразвуковым технологиям, разрешению, четкости, сверхбыстрой обработке больших объёмов данных, удобным форматам сканирования и легкости в проведении даже сложных исследований Voluson E10 устанавливает очередной золотой стандарт УЗИ в акушерстве и гинекологии, при этом обеспечивая экспертный уровень диагностики и во всех прочих областях УЗ диагностики.

Базовая конфигурация

• Цветной ЖК OLED монитор 22" с высоким разрешением, контрастностью и качественной цветопередачей
• Вывод изображения на экране в увеличенном формате (XL-формат)
• Цветной емкостной сенсорный экран с диагональю свыше 12 дюймов - высокочувствительный тактильный пользовательский интерфейс с поддержкой навигации по меню жестами
• 4 активных порта для датчиков
• Встроенный жесткий диск 500 ГБ
• Пишущий дисковод DVD+/-R(W)
• Эргономичный дизайн, изменение положения панели управления
• Система управления данными пациентов
• Программируемые пользователем готовые наборы параметров настройки.
• Автоматическая оптимизация изображения во всех режимах сканирования (ATO)
• Тканевой допплер
• Высокочувствительный допплер (HD-Flow)
• Постоянно-волновой допплер (CWD)
• Реалистичный объёмный кровоток в режиме ЦДК (Radiantflow)
• Режим увеличенного разрешения и дифференциации тканей (HDres)
• Панорамное сканирование (XTD View)
• Многолучевое сложносоставное сканирование (CRI)
• Органоспецифичный режим подавления артефактов (SRI)
• Программа объемной визуализации плода классический HD-Live + расширенный пакет Hdlive Silhouette и Studio:
  • HDlive Flow - перемещаемый источник света, совместимый с визуализацией кровотока в 3D
  • HDlive Silhouette - режим "Силуэт" с подчеркиванием границ тканей и объектов, "объем в объеме"
  • HDlive Flow Silhouette - режим "Силуэт" с выделением границ полостей сердца и сосудов, совместимый с визуализацией кровотока
  • HDlive Studio - три независимих источника освещения с регулировкой интенсивности
• Программа 3D и режим инверсии (при наличии специализированных датчиков)
• Кодированная посылка импульса (Coded Excitation - CE)
• Многофокусная обработка сигнала (Focus Frequency Composite - FFC)
• Программы расчетов и отчетов
• Недопплеровская визуализация кровотока в B-режиме (B-Flow)
• ScanAssistant - помощник сканирования, автоматизирующий повторяющиеся операции и протоколы исследования
• Автоматический расчет толщины воротникового пространства (SonoNT) и размера IV желудочка (SonoIT)
• Автоматическое измерение основных фетометрических показателей - БПР, ОГ, ОЖ, ДБ, ДП (SonoBiometry)
• Автоматическое определение плода в режиме 3D (SonoRenderLive) – позволяет значительно экономить время и получать изображение конечностей и лица плода в режимах 3D без артефактов и помех – система автоматически определяет границы конечностей и лица плода и выстраивает объемное изображение
• RePro - воссоздание условий сканирования для динамического наблюдения за пациентом - система автоматически загружает все настройки сканирования и подключает необходимый датчик
• Поддержка стандарта DICOM

Компоненты дополнительной поставки

• Программная опция поддержки видеозаписи на DVD и USB-носители в реальном режиме времени - параллельно с проводимым исследованием
• Программный пакет для проведения исследований с контрастными веществами. Поддерживается датчиками: C1-5, 9L, ML6-15, RIC5-9.
• Анатомический М-режим
• Программа качественной и количественной эластографии. Поддерживается датчиками: 11L, ML6-15, IC5-9, RIC5-9
• Advanced 4D - расширенный пакет 4D для механических объемных датчиков RM6C, RIC5-9, RIC6-12, RSP6-16:
  • Режим 4D - трехмерное сканирование в реальном масштабе времени
  • Томографический ультразвук (TUI)
  • Объемное контрастирование прямой плоскости - Basic VCI (VCI-A + VCI static)
  • Активирует SonoRenderLive в 4D
• E4D advanced - расширенный пакет электронного 4D ультразвука (e4D) для электронного объемного датчика eM6C:
  • Режим 4D - трехмерное сканирование в реальном масштабе времени с ультравысокой частотой кадров
  • Режим бипланового сканирования Bi-Plane в В-режиме и ЦДК.

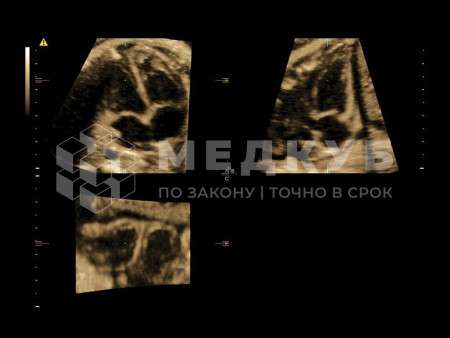

  • Электронный STIC - eSTIC
  • Объемное контрастирование плоскости сканирования VCI-A
• Advanced VCI (Volume Contrast Imaging) - расширенный программный пакет объемного контрастного изображения (VCI) для механических и электронных объемных датчиков:
  • Проведение любой произвольной плоскости в 3D/4D (OmniView)
  • Объемное контрастирование любой произвольной плоскости (OmniView+VCI)
  • Регулировка толщины и формы коронарного среза в 3D/4D (получение коронарной плоскости в 3D/4D, например, для оценки мозолистого тела - автоматическая функция "Corpus Callosum"
• Advanced STIC - расширенный программный пакет для исследования сердца плода в режиме 4D для механических и электронных объемных датчиков:
  • Использование цветного, энергетического допплера, В Flow - режим STIC.
  • Сочетание с М-режимом - STIC-M-Mode
  • Перемещаемый источник света - STICflow
  • SonoVCADHeart - программное обеспечение для исследования сердца плода в режиме 3D/4D (быстрый доступ к плоскостям сканирования) по рекомендациям ISUOG
• V-SRI (Volume-SRI) - программное обеспечение для снижения количества артефактов при формировании объемного изображения. Поддерживается датчиками RM6C, RIC5-9, RIC6-12
• VOLUME CALCULATION II (VOCAL, Virtual Organ Computer Aided Analysis) – программное обеспечение для полуавтоматического определения контуров структур и расчета их объема в режиме объемной реконструкции для механических и электронных объемных датчиков
• SonoAVC (Sonography based Automated volume Count аnalysis) - программа для автоматического расчета размеров и объема анэхогенных образований/структур в режиме объемной реконструкции. Включает программу для расчета фолликулов и программу для расчета других анэхогенных структур для механических и электронных объемных датчиков
• SonoVCAD labor - программное обеспечение для исследования во втором периоде родов для механических и электронных объемных датчиков
• 4D View PC - программное обеспечение для для анализа и обработки полученных трехмерных и четырехмерных данных для второй рабочей станции, электронное руководство пользователя для 4DView

Аппаратные опции и принадлежности

• Модуль ЭКГ для синхронизации изображения с ЭКГ
• Ножной переключатель
• Изоляционный трансформатор для подключения внешних устройств (мониторы и пр.)
• USB mодуль для беспроводной связи аппарата с компьютерными сетями
• Держатель внутриполостного датчика, дополнительный справа

Доступные датчики

• 11L-D - линейный датчик 4-10 МГц для исследования поверхностно расположенных органов и структур, скелетно-мышечного аппарата, периферических сосудов, педиатрии
• 9L-D - линейный датчик 3-8 МГц для исследования периферических сосудов, поверхностно расположенных органов и структур, педиатрии
• ML6-15-D - высокочастотный матричный линейный датчик 4-13 МГц для исследования поверхностно расположенных органов и структур, скелетно-мышечного аппарата, периферических сосудов, педиатрии
• C1-5-D - конвексный датчик 2-5 МГц для абдоминальных и акушерско-гинекологических исследований
• C2-9-D XDclear - монокристальный конвексный датчик 3-9 МГц для педиатрии, неонатологии, акушерско-гинекологических исследований
• IC5-9-D - внутриполостной датчик 4-9 МГц для акушерства, гинекологии и урологии
• M5Sc-D XDclear - матричный монокристальный секторный фазированный датчик 1,5-4,5 МГц для исследования сердца у взрослых, транскраниальных исследований
• S4-10-D - секторный фазированный датчик 4-9 МГц для исследования сердца у детей и новорожденных, нейросонографии
• eM6C G2 - электронный матричный конвексный 4D датчик 2-7 МГц для акушерско-гинекологических и абдоминальных исследований
• RM6C - датчик 4D мультичастотный конвексный 1-7 МГц для абдоминальных и акушерско-гинекологических исследований. Уменьшенные эргономичные габариты
• RIC5-9-D - 4D внутриполостной датчик 4-9 МГц.
• RIC6-12 - 4D высокочастотный внутриполостной датчик 5-13 МГц.
• RSP6-16-D - 4D линейный датчик 6-18 МГц для исследования поверхностно расположенных органов и структур, скелетно-мышечного аппарата, периферических сосудов, педиатрии

Принтеры

• Ч/б принтер SONY UP-D898
• Цветной принтер Sony UP-D25MD

Особенности системы

Voluson E10 — это новый уровень беспрецедентного качества визуализации в области охраны женского здоровья. Благодаря уникальным ультразвуковым технологиям, разрешению, четкости, сверхбыстрой обработке больших объёмов данных, удобным форматам сканирования и легкости в проведении даже сложных исследований Voluson E10 устанавливает очередной золотой стандарт УЗИ в акушерстве и гинекологии, при этом обеспечивая экспертный уровень диагностики и во всех прочих областях УЗ диагностики. С каждым годом требования к качеству ультразвуковой визуализации всё больше возрастают и способность соответствовать ожиданиям пользователей, предвосхищая их сделала системы Вольюсон настоящей легендой в области Женского здоровья. Voluson E10 — это новый суперпередовой флагман легендарной линейки УЗИ аппаратов компании GE Healthcare, который уже сегодня в полной мере соответствует требованиям завтрашнего дня.

Тесная связь с пользователями по всем миру позволяет GE следовать за последними тенденциями в диагностике, разрабатывая решения, обеспечивающие более высокое качество и эффективность УЗИ исследований.

Передовая платформа Voluson Radiance System Architecture (RSA), на базе которой построена система обеспечивает потрясающий уровень быстродействия, исключительное качество визуализации и высочайшую достоверность диагностики:

• Усовершенствованный формирователь луча: контрастное разрешение повышается за счет того, что часть функций аппаратных средств теперь выполняет программное обеспечение.
• Мощный центральный процессор увеличивает скорость обработки данных и частоту кадров.
• Параллельная обработка данных оптимизирует качество визуализации и частоту кадров.

Она оснащена инструментами, которые упрощают получение изображений, отличается высокой чувствительностью цветового допплера, поддерживает инновационные 3D/4D технологии.

Благодаря гибкости, эффективности, средствам автоматизации и ряду функций, ранее доступных лишь на флагманском аппарате Voluson E10, новое поколение системы Voluson E10 позволяет:

• выявлять различные патологии при обследовании женщин;
• повышать эффективность и производительность рабочего процесса;
• обеспечивать превосходное качество визуализации;
• удовлетворять текущие потребности и расширять спектр оказываемых услуг.

Четкие и подробные изображения

В медицинском учреждении, которое работает в условиях высокой нагрузки, значение имеет каждая минута. У врача нет времени подолгу корректировать параметры настройки, чтобы добиться наилучшей детализации изображения. Инновационная архитектура УЗИ аппарата Voluson E10 избавляет вас от лишних хлопот, — вы сразу получаете безукоризненную картинку. Вам не придется тратить лишнее время и силы: качество визуализации безупречно в любом режиме — от двумерных изображений до новейших 3D/4D технологий.

Современные клинические приложения и высокое качество изображений позволяют использовать Voluson E10 для наблюдения за ходом беременности максимально эффективно. С помощью этого аппарата можно проводить любые исследования, как рутинные, так и комплексные, выявляя проблемы на ранних стадиях и принимая своевременные меры.

Объемное сканирование Voluson — 3D/4D вашей мечты

Объемное УЗИ на Voluson E10 — это не просто потрясающе красивая картинка, это ценный инструмент получения дополнительной информации при обследовании женщин.

Voluson E10 поддерживает инновационные технологии формирования изображений — HDlive Silhouette и HDlive Flow, которые позволяют увидеть мельчайшие детали. Алгоритм SonoRenderlive упрощает рабочий процесс и дает возможность реконструировать изображение поверхностей, определяя область перехода между тканью и жидкостью.

• HDlive

  Инновационная технология визуализации HDlive обеспечивает получение реалистических изображений за счет эффекта объемного зрения, повышая достоверность клинической оценки. Теперь режим HDlive дополняют две новые функции:

  • Технология HDlive Silhouette — задает разный уровень прозрачности, помогая выявлять контуры внутренних структур и точнее оценивать состояние плода в первом триместре.

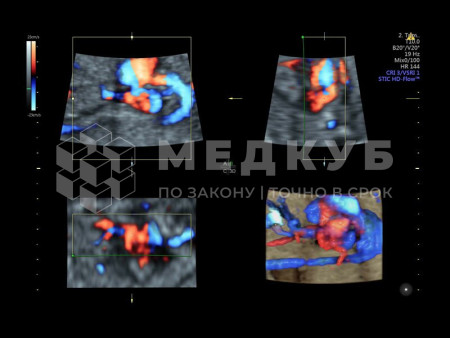

  • Технология HDlive Flow — повышает реалистичность визуализации сосудистых структур, улучшая восприятие глубины (по сравнению с традиционным цветовым допплером и функцией HD-Flow).
• Усовершенствованный режим объемной визуализации с контрастированием (Volume Contrast Imaging, VCI) и опция OmniView
  • Повышает контрастное разрешение и улучшает визуализацию области интереса в любой плоскости сечения, даже при исследовании структур неправильной формы.
• SonoRenderlive
  • Улучшает объемную визуализацию за счет автоматического определения линии начала реконструкции при изображении поверхностей. При исследовании в режиме 4D функция SonoRenderlive непрерывно обновляет положение исходной линии с учетом движений плода.

Быстродействие и интуитивно понятный интерфейс

Ультразвуковая система Voluson E10 повышает эффективность работы и оснащена инструментами и функциями, которые помогают экономить время.

• Управление в одно касание — запуск часто используемых режимов сканирования простым нажатием кнопки на главном экране сенсорной панели.
• Простота работы в 3D/4D режимах — инструменты автоматизации и интуитивно понятный рабочий процесс.
• Регулировка яркости одним касанием — быстрая оптимизация изображения.

Простота и удобство — когда работа в удовольствие:

• Широкоформатный LED монитор диагональю 23”:
  • Возможность пользовательской настройки интерфейса с учетом потребностей рабочего процесса.
  • Функция предварительного просмотра отчетов непосредственно по результатам диагностических измерений.
  • Вывод изображения на экран в стандартном или увеличенном формате позволяет хорошо различать мелкие детали.
• Управление одним касанием и простой рабочий процесс:
  • Большая сенсорная панель диагональю 12.1”.
  • Auto TGC (автоматическая компенсация усиления по глубине) для быстрой оптимизации изображений.
  • Удобное меню навигации с поддержкой распознавания swipe-жестов.
• Положение панели управления регулируется одним нажатием кнопки (вверх/вниз), что позволяет создать максимально комфортные условия для оператора.
• Подсветка портов для подключения датчиков.
• Быстрое безопасное управление данными обеспечивает эффективную коммуникацию:
  • Интегрированное устройство видеозаписи, возможность записи на USB-носители.
  • Высокоскоростной интерфейс USB 3.0.
  • Поддержка стандарта DICOM.
  • Шифрование изображений и данных объемного сканирования для безопасного экспорта.
  • Отправка данных УЗИ по е-мейл в защищенном режиме. Эта функция экономит время, когда нужно связаться с направляющим врачом, коллегами или пациентами, а это означает, что вы можете уделять больше внимания пациентам.

Автоматизация Voluson E10 — новый уровень эффективности.

• SonoBiometry — приложение позволяет выполнять биометрические измерения в полуавтоматическом режиме (БПР, ОГ, ОЖ, ДБК и ДПК), уменьшая число нажатий на клавиши.
• SonoNT (расчет толщины воротникового пространства Sonography-based Nuchal Translucency) и SonoIT (внутричерепная прозрачность по данным УЗИ Sonography-based Intracranial Translucency) — технологии выполнения полуавтоматических стандартных измерений плода в первом триместре. Оба инструмента легко интегрировать в рабочий процесс. SonoNT обеспечивает воспроизводимость исследований и помогает избежать вариабельности результатов, которая присуща ручным измерениям.
• SonoVCAD heart (Sonography-based Volume Computer Aided Display heart) — программа формирует изображения сердца плода в стандартных проекциях в соответствии с международными рекомендациями на основе одного объемного изображения или данных 4D визуализации, полученных методом STIC.
• SonoAVC (Sonography-based Automated Volume Count) — инновационный инструмент для визуализации и измерения гипоэхогенных структур, в том числе фолликулярного аппарата и мозга плода, а также для выполнения соногистерографии.

Инновационные датчики

УЗИ аппарат Voluson E10 поддерживает работу широкой номенклатуры датчиков, в том числе специализированные высокочастотные датчики для выполнения самых сложных исследований.

Новая система совместима с множеством существующих датчиков Voluson, а современная архитектура позволяет в полной мере реализовать их диагностический потенциал, обеспечивая превосходное качество и высокую четкость изображений.
