Аппараты ультразвуковой терапии: как выбрать оборудование для физиотерапевтического кабинета

Аппараты ультразвуковой терапии отличаются не только брендом и интерфейсом. Для работы физиотерапевтического кабинета имеют значение рабочие частоты, диапазон интенсивности, параметры импульсного режима, количество каналов, размеры и число ультразвуковых головок, контроль контакта, комплектация и возможность сочетать УЗТ с другими физиотерапевтическими методами.

Коротко: если ультразвуковая терапия нужна как самостоятельная методика, в первую очередь сравнивают рабочие частоты, излучатели, режимы и удобство настройки. Для кабинета с несколькими видами физиотерапии может быть рациональнее комбинированная система, объединяющая УЗТ и электротерапию. Предустановленные протоколы ускоряют работу персонала, но не заменяют назначение врача и проверку параметров по эксплуатационной документации конкретного аппарата.

В нашем каталоге представлены аппараты производителей: BTL, Zimmer и Мед ТеКо. Это позволяет сравнить компактные аппараты УЗТ, системы с расширенной автоматизацией и комбинированное оборудование для кабинетов, где на одном рабочем месте выполняют несколько видов физиотерапии.

Какие параметры аппарата УЗТ действительно влияют на выбор

Подготовку технического задания лучше начинать со сценария работы кабинета. Нужно определить, какие методики планируются, сколько пациентов проходит через кабинет, какие зоны воздействия встречаются чаще, требуется ли одновременная работа с несколькими аппликаторами и нужна ли электротерапия в той же системе.

После этого сравнивают шесть групп характеристик:

• рабочая частота ультразвука — определяет характер поглощения энергии в тканях и возможность работы с более поверхностно или глубже расположенными структурами
• интенсивность ультразвукового поля — измеряется в Вт/см² и характеризует акустическое воздействие, ее нельзя путать с потребляемой электрической мощностью аппарата
• режим работы — непрерывный или импульсный, а для импульсного режима дополнительно важны коэффициент заполнения, длительность и частота следования импульсов
• ультразвуковые головки — рабочая площадь, поддерживаемые частоты, количество головок в базовой комплектации и возможность подключения дополнительных аппликаторов
• контроль процедуры — индикация контакта головки с пациентом, таймер, сохранение параметров, предустановленные протоколы
• конфигурация системы — самостоятельный аппарат УЗТ или комбинированное устройство с электротерапией

Показания, противопоказания, зона воздействия, продолжительность процедуры и допустимые режимы определяются врачом. При работе персонал должен ориентироваться на эксплуатационную документацию именно той модели и комплектации, которая установлена в медицинской организации.

Рабочая частота: что означают 1 и 3 МГц, 0,8 и 2,4 МГц

Частота влияет на поглощение ультразвуковой энергии в тканях. Более низкую частоту обычно используют, когда требуется воздействие на более глубоко расположенные структуры, более высокую — для поверхностных тканей. Рассчитывать фиксированную «глубину проникновения» только по частоте некорректно: распределение энергии зависит также от свойств тканей, интенсивности, режима, площади излучателя и времени процедуры.

В каталоге МедКуб представлены разные частотные схемы. Аппараты BTL-4710 Smart и Premium, а также BTL-5710 Sono и BTL-5720 Sono работают на частотах 1 и 3 МГц. В системах Zimmer PhySys Edition SD, Soleo Sono и Soleo SonoStim используются частоты 0,8 и 2,4 МГц. Для Мед ТеКо УЗТ 3.02Ф — одночастотный аппарат 2,64 МГц

Интенсивность и импульсный режим: почему нельзя сравнивать аппараты по мощности в ваттах

В описаниях физиотерапевтического оборудования часто встречаются две разные характеристики: потребляемая электрическая мощность в ваттах и интенсивность ультразвукового поля в Вт/см². Для дозирования УЗТ информативна именно интенсивность акустического поля. Потребляемая мощность характеризует энергопотребление устройства и не показывает, насколько «сильнее» терапевтическое воздействие.

Например, для BTL-4710 Smart, BTL-4710 Premium и аппаратов серии BTL-5000 указана интенсивность до 2 Вт/см² в постоянном режиме и до 3 Вт/см² в импульсном. Для Мед ТеКо УЗТ 3.02Ф предусмотрена ступенчатая установка эффективной интенсивности от 0,05 до 1,0 Вт/см².

Непрерывный и импульсный режимы отличаются средней энергетической нагрузкой. В импульсном режиме периоды генерации ультразвука чередуются с паузами, поэтому при сравнении аппаратов нужно смотреть не только на наличие слова «импульсный», но и на доступные параметры импульса.

У BTL-4710 Smart, BTL-4710 Premium, BTL-5710 Sono и BTL-5720 Sono коэффициент заполнения от 5 до 100%. У Мед ТеКо УЗТ 3.02Ф частота следования импульсов составляет 50 Гц, длительность импульса — 2, 4 или 10 мс. У Zimmer Soleo Sono и Soleo SonoStim частоты импульса 20, 50 и 100 Гц и несколько вариантов коэффициента заполнения периода импульса.

Чем шире диапазон настройки, тем больше вариантов параметров доступно врачу. Сам по себе широкий диапазон не делает аппарат клинически предпочтительным: набор режимов должен соответствовать фактическим методикам кабинета.

Ультразвуковые головки, контакт и число рабочих каналов

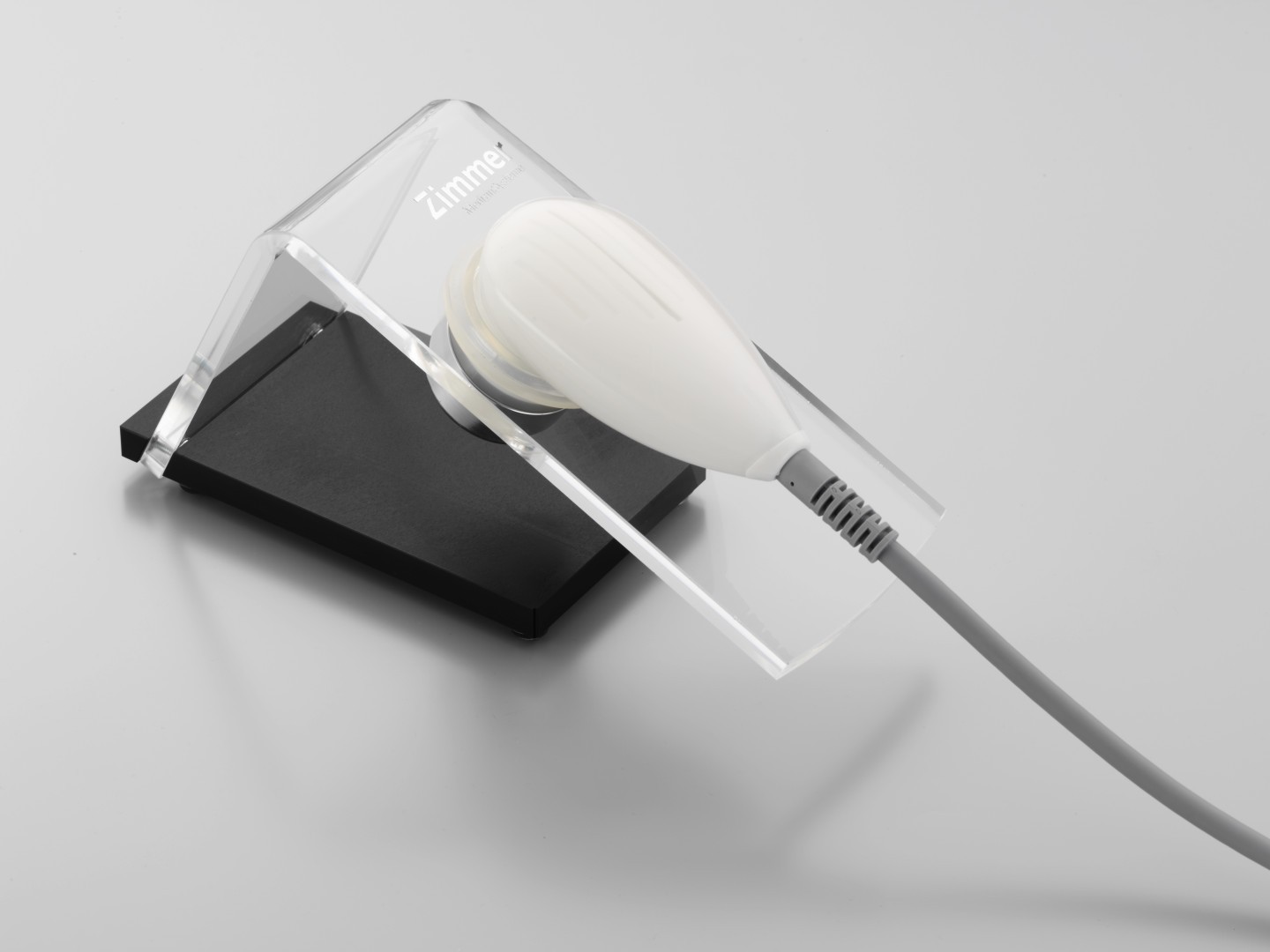

Размер излучающей поверхности влияет на удобство обработки разных анатомических зон. Небольшая головка нужна для локальных участков и зон сложной формы, крупная — для большей площади воздействия. Поэтому при закупке важно смотреть не только на возможность подключения нескольких аппликаторов, но и на то, какие головки входят в базовый комплект.

В BTL-4710 Smart базовая комплектация включает мультичастотную головку 5 см², при этом доступна комплектация с головкой 1 см². Для BTL-4710 Premium также указана головка 5 см² в составе комплекта. В линейке BTL-5000 предусмотрены многочастотные головки разных размеров. У Zimmer Soleo Sono, Soleo SonoStim и PhySys Edition SD предполагаются малая головка 1 см² и большая 5 см². Базовая комплектация Мед ТеКо УЗТ 3.02Ф включает два излучателя 2,64 МГц — площадью 1 и 4 см².

Полезная функция для поточного кабинета — контроль контакта аппликатора с кожей. BTL-4710 Smart и Premium имеют визуальную индикацию контакта, Мед ТеКо УЗТ 3.02Ф также осуществляет мониторинг соприкосновения излучателя с кожей. Такой контроль помогает персоналу заметить нарушение контакта во время процедуры, но не заменяет правильную технику работы с головкой и контактной средой.

Количество подключаемых аппликаторов и количество одновременно работающих терапевтических каналов — также важные характеристики. Например, BTL-5710 Sono имеет один ультразвуковой канал и возможность подключения двух аппликаторов. Для BTL-5720 Sono возможно подключение до четырех аппликаторов, при этом при подготовке технического задания количество одновременно активных каналов конкретной поставки следует сверить по актуальной эксплуатационной документации и спецификации.

Самостоятельный аппарат УЗТ или комбинированная система

Если в кабинете основной задачей является ультразвуковая терапия, отдельный аппарат обычно проще включить в существующий рабочий процесс: он занимает меньше места, а персоналу не приходится работать с функциями, которые не используются.

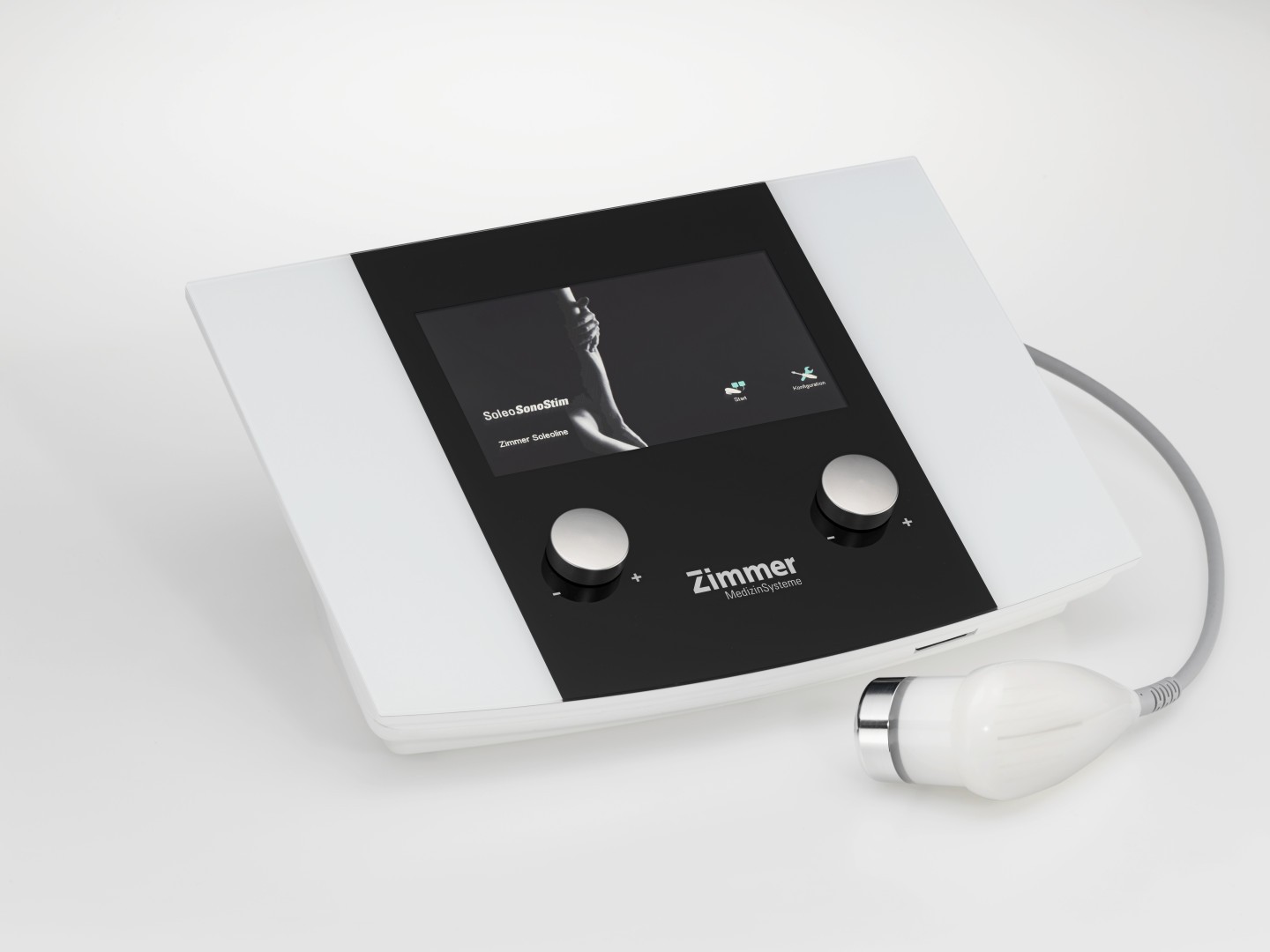

К таким решениям относятся BTL-4710 Smart, BTL-4710 Premium, BTL-5710 Sono, BTL-5720 Sono, Мед ТеКо УЗТ 3.02Ф и Zimmer Soleo Sono.

Комбинированная система имеет другой сценарий. Zimmer Soleo SonoStim объединяет ультразвуковую терапию и электротерапию, а Zimmer PhySys Edition SD также рассчитан на комбинированную работу и имеет два независимых канала электростимуляции. Такой формат может быть удобен при ограниченном пространстве кабинета или при высокой загрузке, когда на одном рабочем месте выполняют несколько физиотерапевтических методик.

При сравнении отдельного и комбинированного оборудования нужно учитывать не только закупочную стоимость. Важны фактическая загрузка каждой функции, количество рабочих мест, доступность принадлежностей, требования к обучению персонала и резервирование. Если комбинированная система является единственным аппаратом кабинета, ее остановка на сервис одновременно выводит из работы несколько методик.

Сравнение аппаратов ультразвуковой терапии: чем отличаются конфигурации

Регистрационный номер, НКМИ и КТРУ помогают идентифицировать объект закупки, но не заменяют проверку конкретной модели, исполнения и комплектации. Если техническое задание требует определенной частоты, размера головки, числа каналов или режима, эта характеристика должна подтверждаться документацией поставляемого изделия.

Предустановленные протоколы: где они действительно полезны

Протоколы и терапевтические энциклопедии удобны в кабинете с большим потоком пациентов: персонал быстрее переходит к исходным настройкам, а типовые рабочие сценарии воспроизводятся стабильнее. Такие функции представлены, например, в BTL-4710 Smart и Premium, а Zimmer PhySys Edition SD имеет более 100 программ.

При этом протокол нельзя трактовать как автоматическое назначение лечения. Аппарат не определяет диагноз и не выбирает «оптимальную дозу» для конкретного пациента. Врач оценивает применимость методики и задает параметры в пределах, предусмотренных инструкцией по эксплуатации.

Для закупки полезно проверить, можно ли редактировать протоколы, сохранять пользовательские настройки, вести базу пациентов, а также насколько быстро персонал может перейти от выбора программы к запуску процедуры. Эти функции влияют на организацию рабочего места сильнее, чем количество предустановленных программ само по себе.

Документы и комплектация: что проверить до закупки

На этапе подбора необходимо сопоставить модель с регистрационными данными, эксплуатационной документацией и фактической комплектацией.

На карточках аппаратов в каталоге МедКуб указаны регистрационные номера, коды НКМИ, КТРУ и приказы по оснащению, которым соответствует позиция. Для государственных и муниципальных закупок эти данные удобно использовать как отправную точку, но актуальность нормативной привязки и применимость конкретного КТРУ необходимо проверять на дату закупки.

Перед согласованием спецификации стоит проверить:

• полное наименование медицинского изделия и регистрационные данные
• точную модель или исполнение в составе зарегистрированного изделия
• рабочие частоты и наличие соответствующих излучателей в комплекте
• размеры ультразвуковых головок
• диапазон интенсивности и доступные режимы
• параметры импульсного режима, если они критичны для используемых методик
• число терапевтических каналов и число одновременно подключаемых аппликаторов
• наличие контроля контакта
• возможность работы от аккумулятора, если аппарат требуется перемещать
• комплект принадлежностей, тележку, держатели и расходные материалы
• гарантию, сервисное обслуживание и доступность сменных головок
• обучение персонала и ввод оборудования в эксплуатацию, если эти услуги требуются организации

Если в технической документации и кратком описании карточки есть расхождение, для закупочного решения приоритет имеют регистрационная и эксплуатационная документация конкретного изделия и согласованная спецификация поставки.

Как выбрать аппарат УЗТ под конкретный физиотерапевтический кабинет

Для кабинета с базовой нагрузкой и стандартным набором методик обычно достаточно самостоятельного аппарата УЗТ с нужными частотами, непрерывным и импульсным режимами и двумя размерами головок. Здесь выбор сводится к удобству интерфейса, диапазону настройки, комплектации и сервису.

Если врачу требуется быстро переключаться между различными рабочими сценариями, имеют значение предустановленные протоколы, индикация контакта, сохранение настроек и возможность подключить несколько аппликаторов без постоянной смены аксессуаров.

Для кабинета с высокой загрузкой нужно отдельно оценить пропускную способность: продолжительность типичной процедуры, количество рабочих каналов, число аппаратов и возможность одновременно готовить следующее рабочее место. Увеличение числа подключаемых головок само по себе не означает, что аппарат проводит несколько процедур одновременно.

Если в одном кабинете востребованы УЗТ и электротерапия, сравнивают отдельные аппараты с комбинированными Zimmer PhySys Edition SD и Soleo SonoStim. Комбинированная система экономит рабочее пространство и объединяет управление, а отдельные аппараты дают больше независимости при одновременной загрузке нескольких специалистов и проще резервируются при сервисном обслуживании.

Практический критерий выбора: сначала определить методики и поток пациентов, затем — требуемые частоты, режимы, головки и число каналов, после этого выбирать модель и комплектацию. Такой порядок снижает риск переплаты за функции, которые не будут использоваться, и одновременно не позволяет пропустить параметры, критичные для ежедневной работы кабинета.

В каталоге "МедКуб" представлены аппараты УЗТ BTL, Zimmer и Мед ТеКо — с актуальными регистрационными данными, вариантами комплектации головок и возможностью докупить аксессуары. Свяжитесь с нами, чтобы уточнить наличие, сроки поставки и условия сервисного обслуживания
