Велоэргометрия: описание методики, показания, протоколы и обзор аппаратов

Велоэргометрия представляет собой стандартизированный метод нагрузочного тестирования, широко применяемый в кардиологической практике. Суть методики заключается в дозировании нарастающей физической нагрузки пациенту при постоянном контроле показателей его сердечно-сосудистой системы. В качестве источника нагрузки используется специальный аппарат – велоэргометр.

Основная цель велоэргометрии заключается в оценке толерантности организма к физической нагрузке, а также в выявлении скрытой коронарной недостаточности, которая не проявляется в состоянии покоя. Первые подобные исследования проводились еще в середине XX века, и с тех пор метод постоянно совершенствовался за счет развития цифровых технологий и повышения точности оборудования.

Показания и противопоказания к проведению велоэргометрии

Велоэргометрию назначают для уточняющей диагностики ишемической болезни сердца, особенно когда клинические данные не позволяют поставить точный диагноз. Метод также используется для оценки эффективности проводимой антиангинальной или антигипертензивной терапии, а также для определения функционального класса стенокардии.

Существует ряд абсолютных противопоказаний, при которых проведение теста может быть опасно для жизни пациента. К ним относятся острый инфаркт миокарда, перенесенный менее чем две недели назад, нестабильная стенокардия, аневризма аорты, а также неконтролируемые и тяжелые нарушения сердечного ритма, включая желудочковую тахикардию.

Описание методики проведения: протоколы нагрузок

Процедура требует определенной подготовки пациента. Необходимо исключить тяжелую физическую нагрузку и употребление кофеина за несколько часов до исследования. В зависимости от целей исследования и принимаемых медикаментов может потребоваться временная отмена некоторых лекарственных препаратов.

Существуют различные стандартные протоколы подачи нагрузки. Наиболее часто используется ступенчатый протокол Step Protocol, при котором мощность нагрузки увеличивается через фиксированные промежутки времени, например каждые три минуты на 25 Ватт или 50 Ватт. Непрерывный протокол Ramp Protocol подразумевает плавное, постоянное увеличение мощности и лучше отражает физиологическую нагрузку. Проба проводится в три этапа: покой, нагрузка и восстановление, причем на каждом этапе производится регистрация электрокардиограммы и артериального давления.

Обзор технических требований к велоэргометрам

Современный аппарат для велоэргометрии должен иметь электронное управление нагрузкой, так как это обеспечивает высокую точность и постоянство заданной мощности независимо от скорости педалирования пациента. Это является ключевым преимуществом перед механическими моделями.

Кроме электронного управления, надежный велоэргометр должен обладать высокой точностью калибровки и стабильностью заданной нагрузки на всем диапазоне мощностей, что гарантирует воспроизводимость результатов тестирования. Критически важными являются конструктивные особенности: аппарат должен быть способен выдерживать высокие динамические нагрузки, превышающие вес пациента до 160 кг и более, особенно при внезапном прекращении педалирования или резких движениях. Необходима также легкость регулировки высоты и положения сиденья и руля, чтобы обеспечить правильное биомеханическое положение пациента, минимизируя артефакты электрокардиограммы, вызванные мышечным напряжением, что напрямую влияет на качество диагностики. Дополнительные требования включают наличие автоматической системы безопасности, которая активирует экстренное торможение и немедленное прекращение подачи нагрузки.

Обзор аппаратов для велоэргометрии и механотерапии

Диагностические системы Schiller CARDIOVIT CS-200 (Швейцария) - это стационарный модульный комплекс, предназначенный для высокоточной кардиологической диагностики под нагрузкой. Благодаря своей адаптивной структуре, он подходит как для небольших кабинетов, так и для многопрофильных медицинских комплексов.

Технические и клинические преимущества:

• Модульность и дисплей: комплекс смонтирован на специализированной тележке и включает 23,8-дюймовый жидкокристаллический дисплей, а также интегрированный термопринтер формата А4. Модульная структура обеспечивает гибкую конфигурацию, позволяя внедрять дополнительные диагностические возможности: спирометрию, эргоспирометрию и холтеровское мониторирование.
• Программное обеспечение для нагрузочного тестирования обеспечивает одновременное отображение всех 12 отведений электрокардиограмм на экране. Врач имеет возможность использовать неограниченное количество протоколов исследования, а также оперативно корректировать выбранный протокол и точку измерения сегмента ST непосредственно во время выполнения теста.
• Система осуществляет анализ сегмента ST и усреднение комплексов QRS в режиме реального времени. Помимо этого, она поддерживает функцию повторного анализа полученных данных после завершения теста, позволяя пользователю внести изменения в параметры исследования.
• Модификация ERG 911BP с измерением артериального давления: этот велоэргометр интегрирован с функцией автоматического мониторинга артериального давления, обеспечивая беспрерывный контроль гемодинамики в ходе пробы.
• Модификация ERG 911S без измерения артериального давления: предоставляет базовую, но высокоточную функцию велоэргометрии, полагаясь на внешний или ручной контроль давления.
• Дополнительные опции: включает программы интерпретации электрокардиограммы для взрослых и детей, анализ поздних потенциалов миокарда и векторкардиографию 3D.

Аппарат "Ормед-Мото MS030" с биологической обратной связью (Россия) — это многофункциональный российский тренажер, разработанный для активно-пассивной механотерапии, в первую очередь верхних конечностей. Благодаря широкому функционалу, он является незаменимым инструментом в реабилитационной практике.

Технические и клинические преимущества:

• Биологическая обратная связь и интеллектуальная система: аппарат оснащен системой биологической обратной связи, которая позволяет пациенту визуально контролировать свои усилия и корректировать их, что значительно повышает мотивацию и эффективность.
• Распознавание спазмов: уникальная функция, обеспечивающая безопасность: прибор способен распознавать спазматическое состояние мышц и автоматически останавливать или изменять режим тренировки, предотвращая травмы.
• Двойное применение: помимо основного режима механотерапии, аппарат может работать в режиме медицинского велоэргометра, расширяя возможности его применения в кардио-пульмонологической реабилитации.
• Продолжительность работы: способен автономно работать до 8 часов и выдерживать нагрузку на изделие до 120 кг.

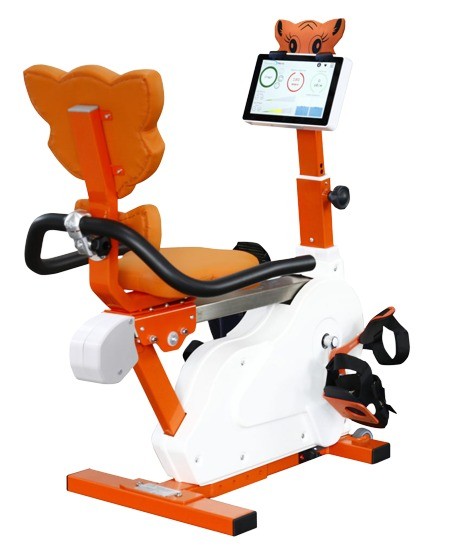

Велоэргометр "Орторент ВЕЛО" горизонтальный (Россия) разработан специально для проведения реабилитационных процедур для пациентов, которым противопоказаны осевые вертикальные нагрузки. Его применение охватывает широкий спектр клинических направлений, включая неврологический, травматологический и кардиологический профили заболеваний.

Технические и клинические преимущества:

• Комфорт и безопасность: благодаря горизонтальной конструкции, тренажер предлагает анатомически выверенное сиденье с обязательной поддержкой поясничной области. Такой дизайн позволяет существенно снизить напряжение на позвоночник и коленные суставы, обеспечивая максимальный комфорт даже для пациентов с серьезными ограничениями. Максимально допустимая масса тела пациента составляет 160 килограммов.
• Интеграция биологической обратной связи и высокий уровень безопасности: в тренажере реализованы мотивационные игровые программы, основанные на принципе биологической обратной связи. Встроенный датчик частоты сердечных сокращений также интегрирован с системой безопасности, обеспечивая автоматическое отключение велоэргометра в случае достижения пациентом предельно допустимого показателя частоты сердечных сокращений.
• Детальный контроль биомеханических параметров: аппарат способен осуществлять прецизионный мониторинг ключевых параметров движения, включая симметрию мышечной работы между правой и левой нижней конечностью, текущую скорость педалирования, уровень сопротивления, общее время терапевтического сеанса и пройденную дистанцию.
• Расширенные диагностические возможности: в рамках полной комплектации поставляется двенадцатиканальный цифровой электрокардиограф, предназначенный для нагрузочного тестирования. Этот модуль позволяет проводить не только классическую стресс-электрокардиографию, но и углубленный анализ вариабельности сердечного ритма, а также выполнять оценку прогностических маркеров риска внезапной смерти, таких как ППЖ и QT.

Аппарат "Орторент ВЕЛО" вертикальный (Россия) - это классический вертикальный велоэргометр, ориентированный на активную фазу реабилитации и спортивную медицину.

Технические и клинические преимущества:

• Конструкция и адаптируемость: вертикальная конструкция обеспечивает удобную посадку. Устройство имеет регулировку под рост пациента и подходит для пользователей с ограниченными возможностями. Максимальный вес пациента — 160 кг.
• Точность и контроль: высокая точность регистрации мышечной работы и детальный мониторинг параметров, включая время тренировки, количество оборотов, скорость, уровень сопротивления и энергозатраты в ккал.
• Контроль симметричности: обеспечивает контроль симметричности работы конечностей в графическом и цифровом формате.
• Интеграция с электрокардиографией: аппарат имеет функцию синхронизации с блоком электрокардиограммы для проведения нагрузочных проб, что позволяет использовать его для оценки функционального состояния сердечно-сосудистой системы.
• Программирование: оснащен различными программируемыми режимами тренировок, которые могут быть индивидуально адаптированы.

Corival CPET к стресс-системам BTL (Великобритания) — это медицинский велоэргометр, разработанный специально для расширенного кардио-респираторного нагрузочного тестирования (CPET).

Технические и клинические преимущества:

• Чрезвычайно низкая пусковая нагрузка и конструкция: он идеально подходит для пациентов с ограниченной физической активностью благодаря чрезвычайно низкой пусковой нагрузке (всего 7 Вт) и ультранизкому проходному дизайну.
• Диапазон нагрузки и точность: широкий диапазон регулируемой мощности (до 1000 Вт) позволяет проводить различные протоколы тестирования. Стабильные, точные и воспроизводимые результаты гарантирует электромагнитная система торможения вихревыми токами. Один ключ должен быть в первом абзаце за исключением первого предложения.
• Интеграция: аппарат легко интегрируется с нагрузочными устройствами ЭКГ и легочного тестирования, что делает его надежным компонентом в медицинских и диагностических учреждениях.
• Дисплей и работа: цветной дисплей 3,5 дюйма предоставляет обратную связь в реальном времени по нагрузке, числу оборотов и производительности. Малошумная работа обеспечивает комфортные условия тестирования для пациента.

Вместе с велоэргометром рекомендуется использовать внешний монитор АД к стресс-системам BTL: имеет узкую специализацию и применяется при проведении нагрузочных тестов.

Технические и клинические преимущества:

• Специализация: монитор от бренда BTL разработан для использования с велоэргометрами и беговыми дорожками. Он мониторит артериальное давление (АД) тестируемого и выводит его результаты на дисплей.
• Совместимость: монитор совместим с любым программным обеспечением британского бренда, предназначенным для проведения нагрузочных тестов. Каждый раздел, за исключением первого, должен состоять минимум из 2 абзацев. Производитель также позаботился о возможности добавления опции спирометрии.

Интерпретация результатов

Результат велоэргометрической пробы может быть классифицирован как положительный, отрицательный или сомнительный. Положительная проба, как правило, подтверждает наличие ишемической болезни сердца. Ее основным критерием считается горизонтальное или косонисходящее смещение сегмента ST на электрокардиограмме более 1,0 мм от изолинии на фоне нагрузки.

Отрицательный результат означает, что при достижении целевой частоты сердечных сокращений не было выявлено признаков ишемии. Помимо диагностики ишемической болезни сердца, анализ результатов позволяет определить функциональный класс пациента и его толерантность к физической нагрузке, что служит основой для формирования рекомендаций по физической активности и дальнейшему лечению.

Велоэргометрия в сочетании с другими методами и роль восстановления

Диагностическая ценность велоэргометрии существенно возрастает при ее интеграции с другими методами визуализации. Наиболее распространенным является стресс-эхокардиография, когда мониторинг электрокардиограммы сочетается с ультразвуковой оценкой сократимости миокарда до, во время и сразу после нагрузки. Это позволяет более точно выявить зоны ишемии и оценить коронарный резерв. Мониторирование электрокардиограммы и артериального давления в фазе восстановления также является обязательным этапом. Многие клинически значимые изменения, особенно жизнеугрожающие аритмии, могут проявиться именно в первые минуты после прекращения физической активности, когда происходит резкое падение частоты сердечных сокращений и артериального давления. Поэтому специалист должен тщательно контролировать пациента до полной нормализации его жизненных показателей.
