Фетальные мониторы в акушерстве: принципы работы, выбор и применение

В акушерской практике кардиотокография (КТГ) выступает ведущим способом мониторинга состояния плода на этапах беременности и в процессе родов. С помощью фетального монитора врач может в режиме реального времени отслеживать частоту сердечных сокращений плода и динамику сокращений матки, что даёт возможность своевременно обнаруживать признаки гипоксии и иные патологические изменения. При этом достоверность получаемых данных зависит одновременно от технических характеристик применяемого оборудования и от корректности выполнения методики исследования.

Принцип работы кардиотокографических мониторов

Фетальный монитор включает два обособленных канала регистрации — кардиоканал и тококанал. Кардиоканал, оснащённый ультразвуковым доплеровским датчиком, предназначен для отслеживания частоты сердечных сокращений плода. Датчик устанавливают на передней брюшной стенке будущей матери — в точке, обеспечивающей максимально чёткую фиксацию сердечной деятельности малыша.

Устройство испускает ультразвуковые волны: они отражаются от движущихся элементов сердца и кровотока плода. Благодаря эффекту Доплера частота отражённого сигнала меняется — прибор анализирует эти изменения и преобразует их в график ЧСС. Современные модели фетальных мониторов отличаются высокой чувствительностью и защитой от помех: это позволяет стабильно фиксировать данные даже в случаях, когда плод занимает неоптимальное положение или проявляет повышенную двигательную активность.

Тококанал предназначен для регистрации сократительной активности матки. Для этого используется тензометрический датчик, который фиксирует изменения давления на поверхности живота беременной во время схваток или спонтанных сокращений миометрия. Датчик преобразует механическое воздействие в электрический сигнал, который затем визуализируется на экране монитора в виде графика сократительной активности. Синхронная запись обоих параметров даёт возможность оценить взаимосвязь между сокращениями матки и реакцией сердечнососудистой системы плода — это критически важно для диагностики дистресса плода.

Полученные данные отображаются на экране в виде двух синхронных кривых: верхней (кардиограмма плода) и нижней (токограмма матки). Дополнительно мониторы могут фиксировать шевеления плода через отдельный канал или посредством ручного маркера, активируемого самой беременной. Цифровая обработка сигнала включает фильтрацию помех, автоматическое выделение базовых параметров (базальной ЧСС, вариабельности, акцелераций и децелераций) и их количественную оценку.

Режимы регистрации КТГ

Процедура исследования предусматривает непрерывную фиксацию показателей в течение 20–40 минут. Её используют для диагностики состояния плода на поздних сроках беременности — обычно начиная с 32-й недели, — а также непосредственно в процессе родов. В ходе мониторинга медики анализируют ряд важных параметров: базальную частоту сердечных сокращений (норма — 110–160 уд./мин), степень вариабельности ритма (в диапазоне 5–25 уд./мин), акцелерации (повышение ЧСС не менее чем на 15 уд./мин длительностью от 15 секунд) и характер децелераций.

Если результаты исследования вызывают сомнения, для уточнения диагноза используют нестрессовый тест (НСТ). При его проведении отслеживают, как меняется частота сердечных сокращений плода в ответ на его собственные движения. У здорового плода шевеления провоцируют акцелерации — это свидетельствует о нормальной работе нервной регуляции. Если ускорения ЧСС отсутствуют либо выражены слабо, требуется дополнительное углублённое обследование.

Стрессовые тесты (окситоциновый и маммарный) выполняются реже из-за потенциальных рисков и требуют особой осторожности. В этих режимах искусственно провоцируются сокращения матки (введением окситоцина или стимуляцией сосков), а монитор отслеживает реакцию ЧСС плода. Фетальный монитор должен обеспечивать точную синхронизацию сигналов и возможность оперативного прекращения исследования при появлении признаков дистресса.

В родах наиболее актуален режим непрерывной интранатальной КТГ. Он позволяет оперативно выявлять признаки гипоксии: прогрессирующее снижение вариабельности, поздние децелерации, брадикардия. Современные мониторы могут поддерживать автоматическую интерпретацию КТГ с использованием критериев FIGO, что помогает врачу в выборе тактики ведения родов.

Отдельный режим предусмотрен для антенатального мониторинга у пациенток группы высокого риска (гестоз, задержка роста плода, резус-конфликт). В таких случаях запись может проводиться чаще (1–2 раза в неделю) и дополняться допплерометрией кровотока в сосудах плода. Некоторые модели мониторов интегрируются с УЗИ-аппаратами, обеспечивая комплексную оценку фетоплацентарного комплекса.

Ключевые параметры контроля состояния плода

Базальная частота сердечных сокращений (ЧСС) плода — это средний уровень сердечного ритма без учёта акцелераций и децелераций; в норме он составляет 110–160 уд./мин. Отклонения могут свидетельствовать о гипоксии, аритмии либо воздействии лекарственных препаратов.

Вариабельность базального ритма отражает амплитуду и частоту колебаний ЧСС относительно среднего уровня. Показатель в пределах 5–25 уд./мин отражает нормальную вегетативную регуляцию сердечного ритма; его снижение требует дополнительного обследования.

Акцелерации представляют собой кратковременные подъёмы ЧСС на 15 уд./мин и более продолжительностью не менее 15 секунд. Чаще всего они возникают в ответ на движения плода или маточные сокращения. Наличие минимум двух таких эпизодов за 10 минут указывает на благополучное состояние плода.

Децелерации — это эпизоды замедления сердечного ритма, которые подразделяют на ранние (совпадающие со схватками), поздние (возникающие после сокращения матки) и вариабельные (без связи со схватками). Поздние и выраженные замедления могут указывать на фетоплацентарную недостаточность.

STV, или кратковременная вариабельность, фиксирует миллисекундные колебания ЧСС; норма составляет 6 мс. Этот параметр имеет особую значимость при автоматизированной интерпретации данных.

Показатель состояния плода (ПСП) — интегральный индекс, который алгоритм монитора рассчитывает на основе всех регистрируемых параметров. Значение ниже 1,0 соответствует норме, диапазон 1,0–2,0 расценивается как пограничный, а показатели свыше 2,0 указывают на патологические изменения.

Области применения КТГ

Антенатальный мониторинг, который обычно начинают с 32й недели беременности, предусматривает плановую оценку состояния плода; у пациенток из группы риска (при гестозе, задержке роста плода, резусконфликте, сахарном диабете, гипертензии, многоплодии, мало или многоводии) его проводят чаще — это помогает вовремя выявить признаки гипоксии и скорректировать ведение беременности.

Внеплановую кардиотокографию назначают при изменении двигательной активности плода — если шевеления стали реже или, напротив, усилились: такие отклонения могут сигнализировать о развитии дистресса.

КТГ также используют для контроля эффективности терапии: с её помощью отслеживают динамику состояния плода на фоне лечения фетоплацентарной недостаточности и других осложнений беременности.

Во время родов применяют интранатальный мониторинг — непрерывную запись, позволяющую следить за реакцией плода на схватки. Он особенно важен при затяжных родах, нарушениях родовой деятельности или мекониальном окрашивании околоплодных вод и помогает комплексно оценить необходимость оперативного родоразрешения, в том числе кесарева сечения.

Для оценки резервных возможностей плода проводят стрессовые тесты — окситоциновый и маммарный: они провоцируют сокращения матки и требуют строгого контроля, а также готовности медицинского персонала к экстренным мерам.

При неоднозначных результатах КТГ дополняют другими методами — например, сочетают с допплерометрией кровотока в сосудах плода и плаценты либо с оценкой биофизического профиля плода. Такой комплексный подход повышает точность диагностики.

Использование КТГ в перечисленных ситуациях помогает снизить риски перинатальных осложнений благодаря раннему выявлению нарушений и подбору оптимальной тактики ведения пациентки.

Критерии выбора фетального монитора

При выборе фетального монитора важно учитывать комплекс технических и клинических параметров, обеспечивающих точность диагностики и удобство эксплуатации.

Прежде всего, следует оценить функционал: наличие каналов для мониторинга одно- и многоплодной беременности, возможности синхронной регистрации ЧСС плода и сократительной активности матки, а также дополнительных функций — например, мониторинга состояния матери (ЭКГ, НИАД, SpO2, температуры).

Не менее значимы эргономические характеристики: размер и тип дисплея (желательно цветной сенсорный), наличие термопринтера и объём памяти для хранения данных. Важна совместимость с опциональным оборудованием — катетерами для измерения внутриматочного давления, датчиками прямой ЭКГ и т. д.

Особое внимание стоит уделить алгоритмам автоматической оценки данных — поддержке стандартов FIGO, расчёту интегральных показателей (ПСП, STV), возможности классификации записей по степени риска. Для учреждений с высокой нагрузкой критична надёжность и долговечность датчиков и самого устройства, а также простота обслуживания и калибровки.

Если предполагается дистанционный мониторинг, важны возможности телеметрии и интеграции с информационными системами клиники. Наконец, важно убедиться, что модель соответствует актуальным медицинским стандартам и имеет необходимые регистрационные удостоверения.

Популярные модели фетальных мониторов

Среди современных решений выделяются аппараты линейки General Meditech. Модель G6A Plus сочетает мониторинг плода и матери: в базовой комплектации предусмотрены датчик ЧСС плода, ТОКО-датчик, отметчик движений, а также блок ЭКГ, НИАД, SpO2 и датчик температуры для контроля состояния беременной. Это позволяет комплексно оценивать ситуацию без дополнительного оборудования.

Модель G6A оснащена двумя независимыми ультразвуковыми каналами, что делает её оптимальным решением для мониторинга двойни: такой подход исключает ошибки при регистрации ЧСС обоих плодов и позволяет получить достоверные данные об их состоянии как до родов, так и в процессе родоразрешения. В свою очередь, модификация G6B предназначена для наблюдения при одноплодной беременности — она непрерывно и синхронно фиксирует ЧСС плода и сократительную активность матки, автоматически обрабатывая полученные данные и тем самым облегчая работу медицинского персонала.

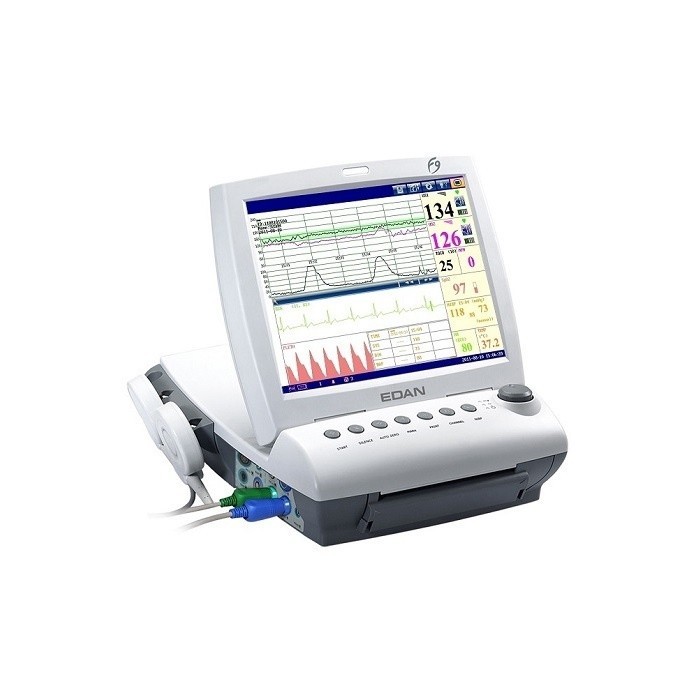

Мониторы Edan также предлагают продуманные решения. F9 Express оснащён цветным 12,1-дюймовым сенсорным дисплеем и поддерживает как внешний, так и внутренний мониторинг (опционально — через прямую ЭКГ и катетер для измерения внутриматочного давления). Это расширяет диагностические возможности в сложных случаях.

Модель Edan F6 специально разработана для исследования двух плодов: 10,1-дюймовый экран, встроенная память на 60 часов непрерывной записи и термопринтер делают её удобной в рутинной практике. Функция кроссканальной верификации надёжно отличает ЧСС близнецов, снижая риск ошибок.

Отдельный класс решений — системы дистанционного мониторинга, такие как БИОСС ФМП и БИОСС ФМП-01. Они позволяют вести непрерывное наблюдение без частых визитов в клинику: данные автоматически преобразуются в КТГ-отчёт и могут быть проанализированы удалённо. Версия ФМП-01 поддерживает интерактивное взаимодействие — беременная самостоятельно отмечает шевеления плода, что повышает информативность записи. Такие системы особенно актуальны для пациенток группы риска, нуждающихся в длительном наблюдении.

Подобрать и заказать фетальный монитор можно через "МедКуб" — оставьте заявку, и мы предложим решение под задачи вашего учреждения.
