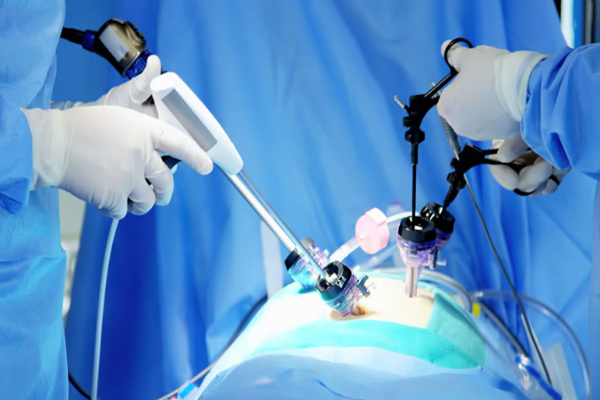

Эндоскопические (эндохирургические) инструменты: виды и особенности выбора

Самая частая причина ошибок при подборе — попытка применять «лапароскопические» критерии к гибкой эндоскопии и наоборот.

Важно различать два близких по названию, но разных по применению направления. В эндохирургии (лапароскопия, торакоскопия и др.) используют жёсткие инструменты, которые вводятся через троакары (чаще 3 мм, 5 мм, 10–12 мм и т.д.). В гибкой эндоскопии (гастро-, колоно-, бронхоскопия, ЭРХПГ) инструменты проводят через инструментальный канал эндоскопа — здесь критичны диаметр канала и рабочая длина инструмента.

Короткая шпаргалка:

• Для жёсткой эндохирургии ключевые параметры — диаметр троакара (под инструмент), длина ствола (под телосложение пациента и доступ), эргономика рукояти, наличие ротатора, качество изоляции (для электрохирургии) и разборность для обработки.
• Для гибкой эндоскопии ключевые параметры — диаметр инструментального канала эндоскопа (например, 2,0 мм или 2,8 мм), рабочая длина инструмента (для гастро- и колоноскопии она различается), тип применения (одноразовый/многоразовый) и совместимость с электрохирургическим генератором при резекции/коагуляции.

Инструменты для эндохирургии

Инструменты доступа

Инструменты доступа обеспечивают проникновение в полость и введение манипуляционных инструментов. В классической лапароскопии к этой группе относят иглу Вереша (для создания первичного пневмоперитонеума), троакары и переходники (редукторы/конвертеры) для работы инструментами меньшего диаметра в троакарах большего диаметра.

Игла Вереша применяется для пункции передней брюшной стенки и подачи газа для создания «воздушной подушки» перед введением первого троакара. Это повышает безопасность доступа, особенно на старте освоения методики.

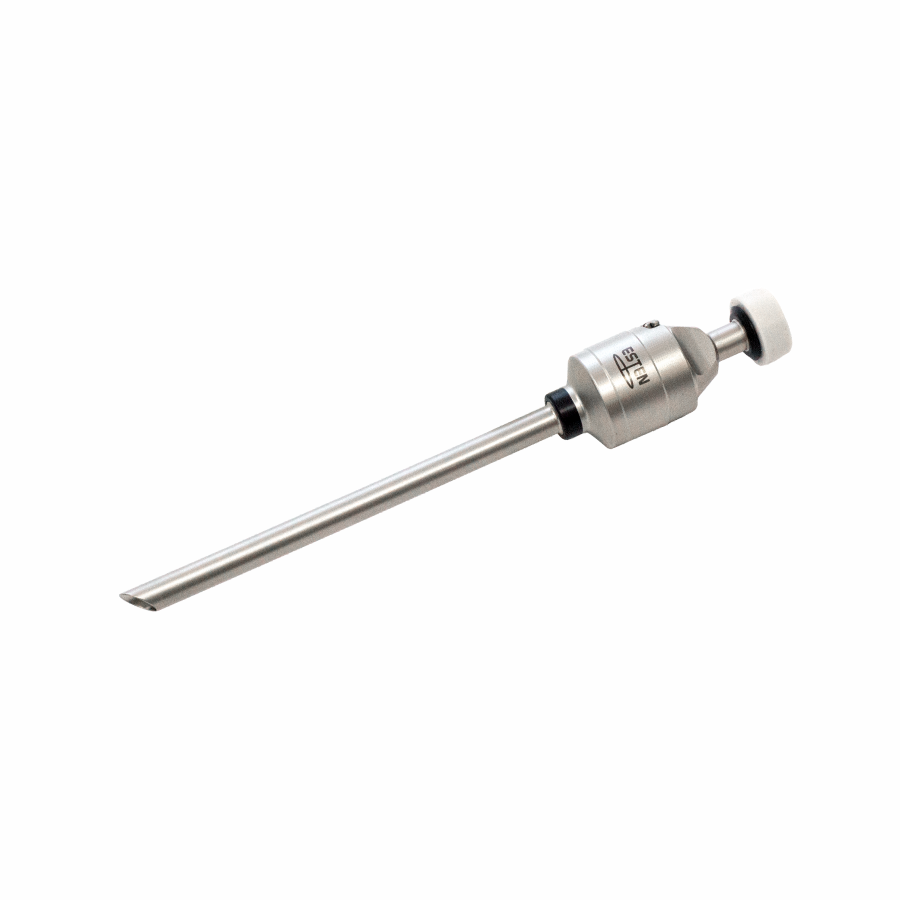

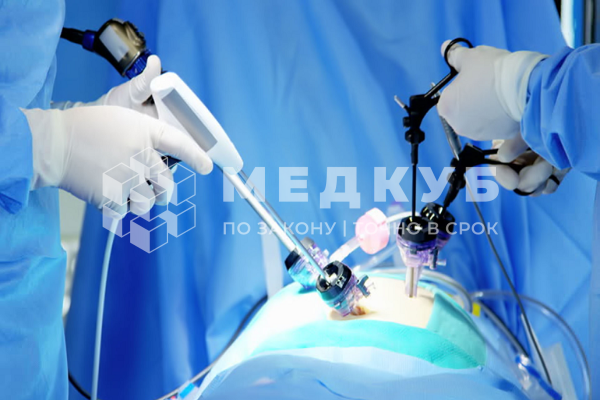

Троакар — инструмент, который выполняет прокол, формирует и сохраняет инструментальный канал и обеспечивает герметичность. Классическая конструкция включает стилет (варианты — конический/пирамидальный/атравматический), тубус (гильзу), клапанный механизм для предотвращения утечки газа и, при необходимости, кран газоподачи для поддержания пневмоперитонеума.

По диаметрам троакары условно делят на миниатюрные (2–3 мм) для минилапароскопии, 5 мм — наиболее распространённый вариант для введения инструментов, 10–12 мм — для оптики и ряда инструментов (в т.ч. клипаторов и ретракторов), а также троакары большого диаметра (например, 15 мм и более) для отдельных устройств, используемых в эндохирургии.

Практический совет: при подборе инструментов в набор сначала фиксируют схему портов (диаметры троакаров), а затем под неё выбирают инструменты по диаметру и длине — это снижает риск несовместимости в операционной.

Эндоскопические зажимы

Зажимы представляют собой основную группу инструментов, обеспечивающих захват, удержание и перемещение тканей во время операции. Они различаются по диаметру рабочей части и конструкции губок.

Инструменты диаметром 3 мм применяются преимущественно в педиатрической хирургии и при работе с особо деликатными тканями. Такие зажимы обеспечивают минимальную травматизацию и позволяют работать в условиях ограниченного операционного пространства.

Зажимы диаметром 5 мм составляют наиболее распространенную группу инструментов для взрослых пациентов. Они обеспечивают оптимальное соотношение между диаметром троакара и функциональными возможностями инструмента. Данный диаметр позволяет создавать достаточное усилие захвата при сохранении точности манипуляций и хорошей визуализации операционного поля.

Инструменты диаметром 10-12 мм используются при необходимости работы с плотными тканями, требующими значительного усилия захвата. Такие зажимы часто применяются в онкологической хирургии, при работе с рубцовыми тканями и в случаях, когда необходимо обеспечить надежную фиксацию крупных анатомических структур. Увеличенный диаметр позволяет использовать более мощные приводные механизмы.

Атравматические зажимы характеризуются широкими гладкими губками, которые могут иметь продольные насечки для предотвращения соскальзывания тканей или быть полностью гладкими для работы с наиболее нежными структурами. Такая конструкция обеспечивает деликатный захват тканей без их повреждения.

Зажимы с зубчатыми губками оснащены зубцами различной формы и размера, обеспечивающими надежный захват даже скользких и плотных тканей. Зубцы могут быть расположены в один или несколько рядов, иметь различную высоту и остроту. Форма зубцов может быть треугольной, пирамидальной или иметь более сложную геометрию в зависимости от предназначения инструмента.

Игольчатые зажимы имеют тонкие губки с острыми мелкими зубцами, предназначенные для захвата нитей, мелких инородных тел, тонких мембран и других деликатных структур. Ширина губок обычно не превышает 1-2 мм, что обеспечивает высокую точность манипуляций.

Окончатые зажимы характеризуются наличием овальных или круглых отверстий в губках. Такая конструкция снижает площадь контакта с тканью, уменьшая давление и травматизацию, одновременно обеспечивая надежную фиксацию за счет проникновения ткани в отверстия.

Эндоскопические ножницы

Ножницы являются основным режущим инструментом в эндоскопической хирургии, обеспечивающим точное рассечение тканей различной плотности и структуры.

Прямые ножницы представляют собой универсальный тип режущего инструмента. Лезвия расположены в одной плоскости с осью инструмента, что обеспечивает хорошую визуализацию места разреза и высокую точность при работе в прямой проекции. Длина лезвий обычно составляет 8-12 мм, что позволяет выполнять как точные разрезы, так и рассечение протяженных структур.

Изогнутые ножницы имеют изгиб рабочей части под углом 30-45 градусов относительно оси инструмента. Такая конструкция позволяет работать в труднодоступных местах, обеспечивая оптимальный угол подхода к тканям при ограниченном пространстве маневра. Изгиб может быть выполнен в различных плоскостях в зависимости от специфики применения.

Косые ножницы характеризуются скошенными под острым углом лезвиями, что обеспечивает особую точность при рассечении тонких тканей и создании аккуратных разрезов. Угол скоса обычно составляет 30-60 градусов. Такая геометрия лезвий облегчает начальное проникновение в ткань и снижает усилие, необходимое для разреза.

Микроножницы имеют особо тонкие и острые лезвия длиной 3-5 мм, предназначенные для работы с деликатными структурами, тонкими спайками, мембранами и микроскопическими образованиями. Изготовление таких инструментов требует особой точности и использования высококачественных материалов.

Электрохирургические электроды

Электрохирургические инструменты обеспечивают одновременное рассечение и коагуляцию тканей посредством высокочастотного электрического тока.

Крючкообразные электроды представляют собой наиболее распространенный тип монополярных инструментов. Рабочая часть выполнена в виде крючка, что позволяет удобно захватывать ткани, приподнимать их и создавать необходимое натяжение для эффективного электрического воздействия. Радиус кривизны крючка варьируется от 2 до 10 мм в зависимости от области применения.

Шаровидные электроды имеют сферическую рабочую поверхность диаметром 2-8 мм, что обеспечивает равномерное распределение электрической энергии и мягкую коагуляцию больших поверхностей. Сферическая форма предотвращает концентрацию тока в отдельных точках и снижает риск перфорации тканей.

Петлеобразные электроды представляют собой инструменты с тонкой металлической петлей, закрепленной на изолированной рукоятке. Петля может иметь различную форму и размер в зависимости от предназначения. Круглые петли диаметром 5-20 мм используются для удаления полипов, овальные петли применяются для резекции более крупных образований.

Игольчатые электроды имеют острую коническую рабочую часть длиной 2-5 мм, обеспечивающую точечное воздействие высокой интенсивности. Такая конструкция позволяет создавать точные разрезы и коагулировать мелкие кровеносные сосуды с минимальным повреждением окружающих тканей.

Лопаточные электроды характеризуются плоской рабочей поверхностью прямоугольной или овальной формы. Ширина лопатки составляет 3-15 мм, длина 5-25 мм. Такая конструкция обеспечивает коагуляцию больших поверхностей с равномерным распределением энергии.

Роликовые электроды имеют цилиндрическую рабочую часть, которая может свободно вращаться вокруг своей оси. Это позволяет равномерно коагулировать протяженные участки тканей, перемещая электрод по поверхности без отрыва от ткани.

Биполярные электроды оснащены двумя контактными поверхностями на концах губок, что позволяет проводить ток между ними без распространения по телу пациента. Такая конструкция обеспечивает более безопасную и точную коагуляцию в области жизненно важных структур.

Плазменные электроды используют энергию аргоновой плазмы для бесконтактной коагуляции поверхностных слоев тканей. Глубина коагуляции при плазменной коагуляции, как правило, поверхностная и зависит от режима, времени экспозиции и характеристик тканей, что позволяет использовать метод для деликатного воздействия при работе вблизи важных структур.

ПОДРОБНО О ВЫБОРЕ ЭЛЕКТРОХИРУРГИЧЕСКИХ ИНСТРУМЕНТОВ >>

Канюли и аспираторы

Канюли представляют собой трубчатые инструменты различного диаметра, предназначенные для ирригации, аспирации и введения различных веществ в операционное поле.

Канюли для ирригации-аспирации сочетают функции подачи промывной жидкости и одновременного отсоса загрязненной жидкости. Конструкция включает два независимых канала: центральный для аспирации и периферический для подачи ирригационного раствора. Диаметр аспирационного канала составляет 2-4 мм, что обеспечивает эффективное удаление жидкости и мелких частиц.

Простые аспирационные канюли предназначены исключительно для удаления жидкостей, крови и мелких фрагментов тканей из операционного поля. Внутренний диаметр варьируется от 1 до 6 мм в зависимости от требуемой производительности отсоса. Рабочий конец может быть прямым или изогнутым под различными углами.

Инъекционные канюли используются для введения лекарственных препаратов, контрастных веществ, склерозантов и других растворов непосредственно в ткани или полости. Они имеют тонкий канал диаметром 0,5-2 мм и могут быть оснащены различными наконечниками для точного дозирования вводимых веществ.

Канюли с боковыми отверстиями имеют дополнительные отверстия в стенках трубки, что предотвращает присасывание тканей к концу канюли и обеспечивает более эффективную аспирацию в условиях близкого контакта с тканями.

В практике эндохирургии часто используют системы аспирации‑ирригации: они позволяют промывать операционное поле и эвакуировать жидкость. Конструктивно встречаются варианты с совмещённой подачей и отсосом, а также решения с раздельными каналами, что позволяет выполнять подачу и отсос одновременно и ускоряет санацию поля.

Инструменты для соединения тканей

В эндохирургии, как и в открытой хирургии, важен надёжный гемостаз и герметичное соединение тканей. Для этого применяют клипаторы (клип‑аппликаторы), иглодержатели и вспомогательные инструменты для работы с шовным материалом, а в отдельных вмешательствах — эндоскопические сшивающие аппараты.

Клипаторы предназначены для наложения клипс при лигировании сосудов и протоков. Встречаются стандартные решения (зарядка по одной клипсе) и кассетные/автоматические варианты, рассчитанные на серию клипс.

Иглодержатели и инструменты для завязывания/низведения узлов используют при ручном эндоскопическом шве. При выборе обращают внимание на эргономику рукояти, качество захвата иглы, наличие ротатора и совместимость диаметра инструмента с троакаром.

Сшивающие аппараты формируют многорядный скрепочный шов и позволяют пересекать ткани между рядами скрепок. Такие устройства применяют в тех вмешательствах, где требуется резекция и/или формирование анастомозов эндоскопическим доступом.

Практический совет: при планировании набора «под операции» заранее определите, будет ли выполняться клипирование или шов, и предусмотрите расходные элементы (клипы, кассеты/скобы, шовный материал) и совместимость по диаметрам портов.

Кусачки эндоскопические

Кусачки предназначены для удаления плотных тканей, хрящевых и костных фрагментов, инородных тел, требующих значительного усилия для разрушения или фрагментации.

Прямые кусачки имеют губки, расположенные в одной плоскости с осью инструмента, что обеспечивает максимальное усилие сжатия и подходит для работы с плотными структурами в прямой доступности. Режущие кромки могут быть гладкими для чистого разрезания или зубчатыми для лучшего захвата фрагментируемого материала.

Изогнутые кусачки имеют изгиб рабочей части под углом 45-90 градусов, что позволяет работать под углом к оси инструмента и обеспечивает доступ к труднодоступным областям. Угол изгиба выбирается в зависимости от анатомических особенностей оперируемой области.

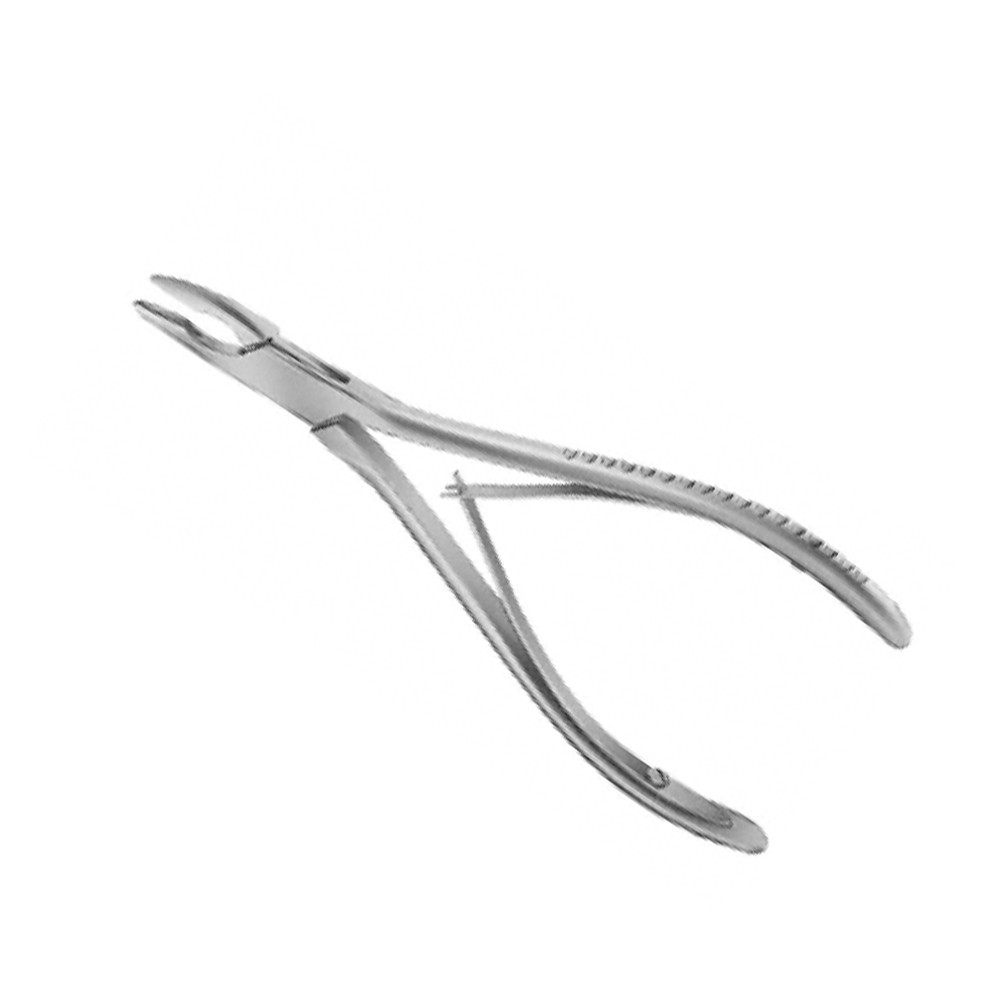

Костные кусачки имеют усиленную конструкцию с особо прочными режущими кромками, способными работать с костной тканью и плотными хрящевыми структурами. Губки таких инструментов изготавливаются из специальных твердых сплавов и имеют увеличенную толщину для предотвращения деформации при больших нагрузках.

Перфорированные кусачки оснащены отверстиями в губках, что снижает массу инструмента и предотвращает присасывание мягких тканей к рабочей поверхности. Такая конструкция особенно эффективна при работе в жидкой среде.

Ложкообразные кусачки имеют вогнутые губки, форма которых напоминает ложку. Такая конструкция обеспечивает эффективное удаление мягких тканей и позволяет захватывать фрагменты различной формы без их соскальзывания.

Специализированные инструменты

Помимо основных групп инструментов в эндоскопической хирургии применяются специализированные инструменты для выполнения особых задач.

Диссекторы представляют собой инструменты с тупым закругленным концом, предназначенные для атравматичного разделения тканей по естественным анатомическим слоям. Они могут иметь различную форму рабочей части: лопаточную, крючкообразную или коническую, что определяет специфику их применения.

Ретракторы эндоскопические служат для отведения и фиксации органов и тканей, обеспечивая хирургу оптимальную визуализацию операционного поля. Они могут быть статичными с фиксированной формой или динамичными с изменяемой конфигурацией рабочей части.

Инструменты для гибкой эндоскопии

Инструменты для гибкой эндоскопии вводятся через инструментальный канал гастро‑, колоно‑ или бронхоскопа и используются для диагностики и лечебных манипуляций.

С чего начать выбор

• Диаметр инструментального канала эндоскопа. От него зависит совместимость щипцов, петель, игл и извлекающих устройств. Типовые значения каналов — 2,0 мм и 2,8 мм (у конкретной модели уточняют в паспорте эндоскопа).
• Рабочая длина эндоскопа. Для колоноскопии, как правило, требуется большая длина инструмента, чем для гастроскопии; для ЭРХПГ важны особенности дуоденоскопа и проводников.
• Одноразовое или многоразовое применение. Выбор влияет на экономику, требования к обработке и логистику отделения.
• Совместимость с электрохирургическим генератором. Если планируются полипэктомия/коагуляция, важно, чтобы инструмент был рассчитан на работу с электрохирургией и соответствовал принятым протоколам.

Инъекционные иглы

Инъекционные иглы используются для подслизистых инъекций (например, при эндоскопических резекциях), гемостаза и введения препаратов по назначению врача. При выборе ориентируются на калибр (G), длину иглы, рабочую длину инструмента и соответствие диаметру канала эндоскопа. Практически важно стабильное выдвижение иглы и управляемость на изгибах.

Биопсийные щипцы и цитологические щётки

Это базовые инструменты для получения материала. Биопсийные щипцы выбирают по типу бранш (фенестрированные/нефенестрированные, с иглой или без), по диаметру под канал и по длине. Цитологические щётки и чистящие щётки подбирают по диаметру канала и длине, чтобы обеспечить качественную очистку и снизить риск повреждения эндоскопа.

Петли для полипэктомии

Петли применяют для удаления полипов и других новообразований слизистой. Важные параметры — форма и диаметр петли (под размер образования), конструкция проволоки/нити, длина инструмента и совместимость с электрохирургией. Практический принцип: петля должна обеспечивать контролируемый захват без избыточной травмы и соответствовать анатомии зоны вмешательства.

Извлекающие устройства: корзинки Дормиа, щипцы для инородных тел

Для удаления инородных тел и/или конкрементов применяют извлекающие корзинки (в т.ч. типа Дормиа), захваты и другие устройства. При выборе учитывают ширину раскрытия, материал (например, сталь/нитинол), назначение (ЖКТ/дыхательные пути и др.), рабочую длину и совместимость с каналом эндоскопа. Важно, чтобы раскрытие соответствовало размеру объекта и анатомическим ограничениям.

Инструменты для ЭРХПГ: папиллотомы/сфинктеротомы

Эти изделия применяются в специализированных вмешательствах и требуют точного подбора под технику врача: тип (двух‑/трёхпросветный), работа с проводником, длина режущей струны и конфигурация дистального участка. Перед закупкой обычно согласуют набор с эндоскопистом, который выполняет ЭРХПГ.

Типовые ошибки при подборе инструментов для гибкой эндоскопии

• Не учесть диаметр инструментального канала (инструмент физически не проходит в эндоскоп).
• Выбрать недостаточную рабочую длину (особенно для колоноскопии).
• Пытаться описать «универсальный» инструмент без привязки к манипуляции (биопсия, полипэктомия, гемостаз, извлечение).
• Не предусмотреть расходники и принадлежности для обработки (щётки под каналы, аксессуары для очистки), из‑за чего растут риски по качеству обработки и простоям.

Чек‑лист выбора эндохирургических инструментов

Для жёсткой эндохирургии (лапароскопия/торакоскопия)

• Диаметры инструментов соответствуют схеме троакаров (3/5/10–12 мм и т.д.).
• Длина ствола подходит под доступ и телосложение пациента (избыточная длина ухудшает управляемость, недостаточная — ограничивает манипуляции).
• Есть ротатор (если требуется) и удобная эргономика рукояти для длительной работы.
• Качество изоляции и разъёмы соответствуют задачам электрохирургии (моно‑/биполярные режимы).
• Разборность/обработка: инструмент рассчитан на корректную очистку и стерилизацию.

Для гибкой эндоскопии

• Диаметр канала эндоскопа и рабочая длина инструмента подтверждены.
• Выбран тип применения (одноразовый/многоразовый) и обеспечена логистика обработки.
• Инструмент соответствует манипуляции (биопсия, инъекция, полипэктомия, извлечение).
• При электрохирургии учтена совместимость с генератором и принятыми протоколами отделения.

Все описанные инструменты (как для жёсткой эндохирургии, так и для гибкой эндоскопии) представляют собой высокотехнологичные медицинские изделия, требующие точного изготовления и соблюдения строгих стандартов качества. Правильный выбор типа инструмента в зависимости от конкретной клинической ситуации является залогом успешного проведения эндоскопического вмешательства и безопасности пациента.

---

Чтобы подобрать эндоскопические и эндохирургические инструменты под задачи вашей операционной, проверить совместимость с имеющимся оборудованием и сформировать оптимальный набор, обратитесь к специалистам «МедКуб» — мы поможем оснастить ваш кабинет качественным и надежным инструментарием.
