Электромиография: что показывает ЭМГ и как выбрать аппарат для клиники

Для кабинета невролога, инъекционного приёма и двигательной реабилитации нужны разные возможности оборудования. Диагностическая система, портативный локатор и тренажёр могут работать с мышечным сигналом, но выполняют разные задачи. Подбор начинается с перечня услуг и требований к рабочему месту.

Электромиография (ЭМГ) позволяет изучать работу скелетной мускулатуры по её биоэлектрическим сигналам. Электронейромиография (ЭНМГ) охватывает также проверку проведения импульса по периферическим нервам. Доступные тесты определяются исполнением прибора, программным обеспечением (ПО) и принадлежностями.

Какие клинические вопросы решает диагностика

При слабости, онемении или нарушении чувствительности врач сопоставляет осмотр с электрофизиологическими данными, чтобы уточнить причину и локализацию поражения. Этот подход применяется при туннельных синдромах, других мононевропатиях, полинейропатиях, радикулопатиях и заболеваниях мышц. Объём обследования зависит от клинической задачи.

При подозрении на миастению проверяют передачу сигнала от нерва к мышце с помощью ритмической стимуляции, по показаниям — джиттера. При боковом амиотрофическом склерозе (БАС) игольчатая запись помогает обнаружить признаки поражения нижнего мотонейрона. Окончательный диагноз требует оценки симптомов и остальных данных обследования.

Методики и требования к оснащению

Нейрография. После электрического возбуждения нерва измеряют задержку появления ответа, его амплитуду и скорость проведения. Регистрируют моторный ответ мышцы либо сенсорный ответ нерва. Нужны токовый стимулятор, отводящие и стимулирующие электроды, измерение расстояний и специальная программа. Накожные отведения здесь не означают эквивалентности поверхностной мышечной записи.

Игольчатая ЭМГ. Введённый в мышцу электрод позволяет оценить спонтанную активность, потенциалы двигательных единиц и их вовлечение при сокращении. Двигательная единица объединяет мотонейрон и иннервируемые им волокна. Для анализа в покое и при усилии нужны совместимая игла, усилительный тракт, звуковое сопровождение и соответствующее ПО.

Поверхностная запись. Накожные отведения позволяют оценивать суммарную активность во время двигательного задания. Этот подход применяют в стоматологических пробах и тренировках с биологической обратной связью (БОС). Он не заменяет все диагностические тесты с иглой или электрическим возбуждением нерва.

Нервно-мышечная передача. При ритмической стимуляции сравнивают последовательные М-ответы — суммарные электрические ответы мышцы. Их уменьшение оценивают в декремент-тесте. Джиттер характеризует временную нестабильность передачи; его повышение не специфично для миастении. Применяют электрод для одиночноволоконной ЭМГ либо подходящую концентрическую иглу. Способ регистрации, протокол и референсные значения должны соответствовать друг другу: наличие обычного игольчатого режима не подтверждает готовность к этому тесту.

Вызванные потенциалы (ВП). Изучают реакцию нервной системы на предъявленный стимул: электрический — в соматосенсорном тесте, свет или паттерн — в зрительном, звук — в акустическом. Для каждого вида согласовывают аналитическую программу, средства предъявления и регистрации, включая соответствующие принадлежности.

Подготовка и безопасность пациента

Обследование проводят амбулаторно и в стационаре. Врач уточняет жалобы, анамнез и принимаемые препараты, выбирает участки и последовательность тестов. Продолжительность зависит от этого плана, поэтому универсальное время для любой процедуры в расписание не закладывают.

Кожа в зоне отведений должна быть чистой, без крема, масла и лосьона; одежда — позволять доступ к нужным участкам. Врачу передают список лекарств, особенно антикоагулянтов и средств, влияющих на нервно-мышечную передачу. Самостоятельно отменять препараты недопустимо.

До процедуры сообщают о кардиостимуляторе, имплантированном дефибрилляторе, нарушениях свёртывания, склонности к кровотечениям и повреждениях кожи. Эти обстоятельства требуют индивидуального выбора способа и зоны обследования, а не общего запрета на все варианты ЭНМГ.

Короткие импульсы могут вызывать дискомфорт; после введения иглы возможны болезненность и небольшой кровоподтёк. Работа вблизи плевры связана также с риском пневмоторакса. Нарастающая боль, отёк или воспаление в месте введения требуют обращения в клинику.

Диагностические электромиографы

Число одновременно регистрируемых отведений помогает планировать подключение, но само по себе не определяет качество сигнала или заключения. Варианты «Нейротех» и «Нейрософт» различаются также управлением, оснащением и программами.

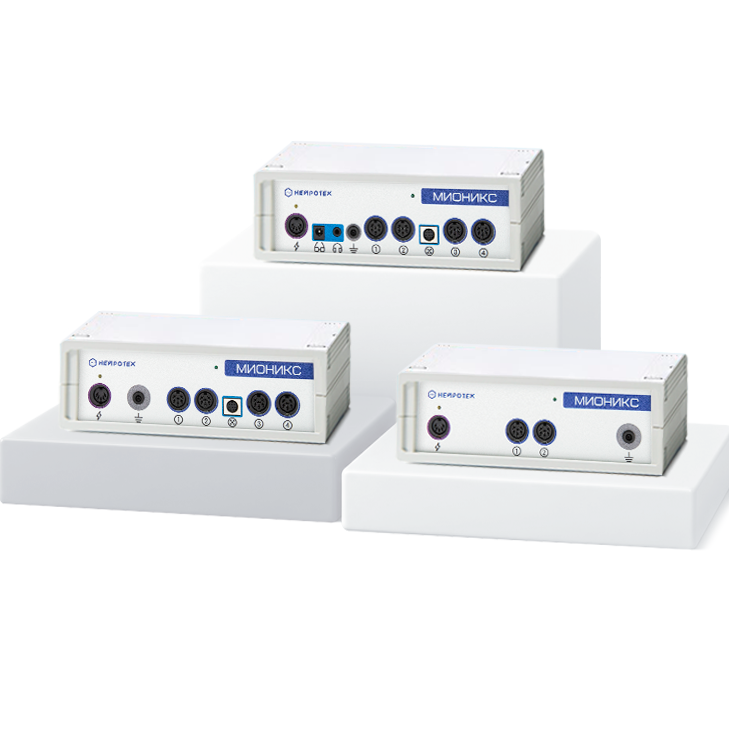

Аппарат «Мионикс» рассчитан на стимуляционные и игольчатые методики, имеет встроенный канал электрической стимуляции. Двухканальная модель выпускается в двух исполнениях. В ПО предусмотрены миографический атлас, база пациентов, пользовательские протоколы и сравнение результатов на одном экране.

В этой линейке предусмотрены моторный и сенсорный инчинг, оценка числа функционирующих двигательных единиц (MUNE). При инчинге нерв возбуждают на коротких участках и сравнивают ответы для уточнения локализации нарушения. MUNE — расчётная оценка, зависящая от метода и качества исходных данных. Доступность программ проверяют для выбранного исполнения.

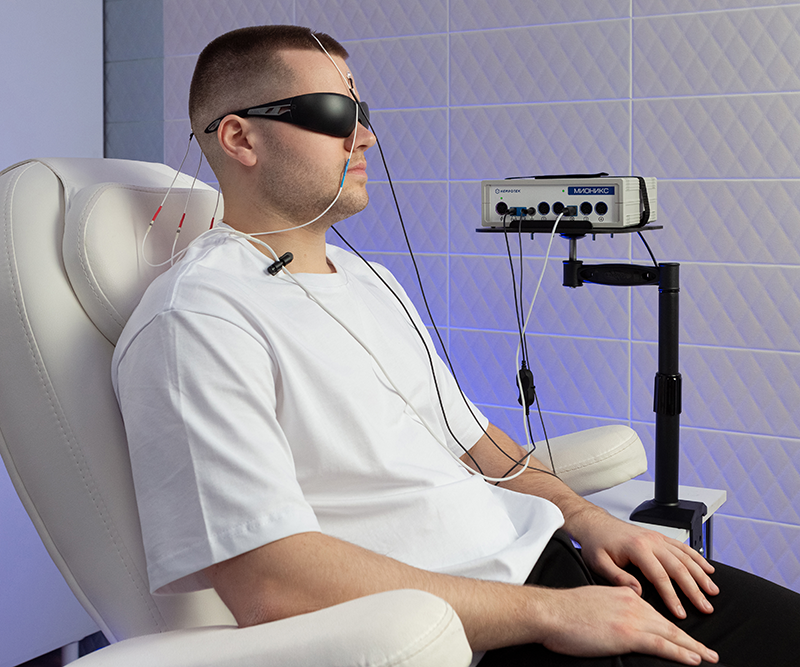

Вариант для ВП дополнен фоно-фотостимулятором и оптическим датчиком шахматного паттерна. Наряду с миографическими он поддерживает соматосенсорные, зрительные и акустические тесты. Оборудование предъявления изображения для записи с шахматным паттерном согласовывают в поставке.

«Синапсис» в диагностических версиях позволяет оценивать моторное и сенсорное проведение, F-волну, H-рефлекс, мигательный рефлекс, декремент и потенциалы двигательных единиц. Стандартная четырёхканальная модель включает также стоматологические методики. Она получает питание через USB компьютера; её размеры составляют 225 × 220 × 72 мм, масса не превышает 2 кг. Исходные сигналы и отчёты сохраняются, доступны собственные протоколы и просмотр отчётной формы в Microsoft Word.

В стоматологическом исполнении программы «Поверхностная ЭМГ» и «Мимическая ЭМГ» позволяют оценивать жевательную и мимическую мускулатуру. Для сравнения воспроизводят положение отведений и условия проб. Электромиограмму рассматривают вместе с клиническими данными; по одной записи весь план лечения не определяют.

«Лайтбокс» объединяет усилитель, стимуляторы, клавиатуру и дисплей для управления и контроля параметров, включая наложение отведений. Их назначение — моторное, сенсорное или игольчатое — задаёт программа. Два выхода токового стимулятора позволяют подключить два стимулирующих электрода и переключаться программно.

«Скайбокс» имеет два независимых токовых стимулятора с четырьмя выходами, встроенную клавиатуру, аудио-, видео- и паттерн-стимуляторы. Обмен данными и питание при работе с ЭМГ и ВП обеспечиваются через USB. Компьютер, периферийное оснащение и расходные материалы учитывают вместе с основным блоком.

«Нейро-МВП-4» и «Нейро-МВП-8» построены по модульному принципу. У восьмиканального варианта два четырёхканальных усилителя; предусмотрены аудиовидеостимулятор, токовый стимулятор, клавиатура и педаль. Возможна конфигурация с четырьмя усилителями, до 16 каналов, и подключением до 10 USB-блоков в разных сочетаниях. Расширение согласовывают под конкретные задачи.

Для интраоперационного нейромониторинга этой системы дополнительно определяют средства прямой стимуляции нервов, состав усилителей, ПО и принадлежности. Обычная восьмиканальная поставка не означает готовности к работе в операционной. Аналогично проверяют оснащение для джиттера и других специальных тестов.

Инъекционная навигация и функциональная электростимуляция

Во время инъекции врачу нужно подтвердить положение иглы в целевой мышце. В реабилитации может требоваться сокращение, синхронизированное с движением: эту задачу решает функциональная электростимуляция (ФЭС). Такие применения следует отличать от обследования нервной проводимости при выборе изделия и его комплектации.

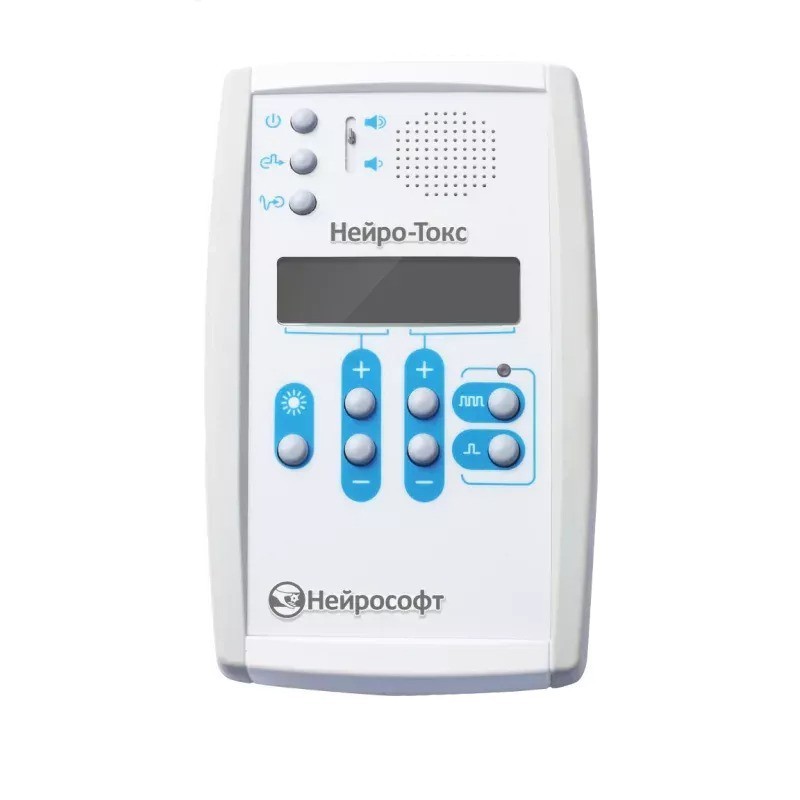

Нейрософт «Нейро-Токс» помогает найти место инъекции, в том числе при ботулинотерапии. Через совместимый игольчатый электрод врач получает мышечный сигнал либо ответ на электрическое воздействие и вводит препарат. Есть звуковая индикация и питание от батарей. Ультразвуковую навигацию обеспечивает отдельный УЗ-аппарат.

Нейротех «МИСТ» Профессиональный имеет четыре режима: усилитель для инъекционной навигации, ЭМГ-БОС-тренажёр, стимулятор и электротерапию. Для первого нужна инъекционная игла с возможностью регистрации; при тренировке пациент выполняет заданное усилие. Электроды и методические материалы подбирают под назначение. Домашние варианты имеют другой набор функций.

МАДИН MioHelp обеспечивает ФЭС во время ходьбы. Базовая станция и восемь взаимозаменяемых беспроводных сенсоров определяют положение сегментов тела, регистрируют мышечный сигнал и выполняют стимуляцию. По предварительной записи походки специалист настраивает воздействие под фазы шага. Учитывают пространство, крепления, ПО и обучение.

Тренировки с БОС: комплектации Нейротех «Колибри»

Биологическая обратная связь позволяет наблюдать физиологический параметр на экране или по звуковому ориентиру. Пациент учится выполнять задание, контролируя его изменение. При мышечном тренинге отображается собственное усилие: считывание сигнала не вызывает сокращения электрическим импульсом.

В каждой конфигурации четыре беспроводных датчика; в одном тренинге используют до четырёх каналов с программной настройкой. Набор модальностей в таблице не означает одновременную запись всех сигналов каждым датчиком: нужны соответствующие настройки, крепления и принадлежности.

ПЭК предусматривает работу с частотными диапазонами ЭЭГ, частотой сердечных сокращений по ЭКГ, частотой и фазами дыхания. В ОПД обратная связь помогает контролировать двигательное задание по мышечному усилию или отклонению конечности. Протокол и курс назначает подготовленный специалист. Тренировочная регистрация не заменяет диагностические обследования; возможный лечебный эффект оценивается для конкретного состояния и программы.
