Оборудование для рентгенологических исследований

Рентгеновский аппарат предназначен для формирования и использования рентгеновского излучения. Основу устройства составляют рентгеновская трубка, генерирующая лучи, и детекторы, регистрирующие излучение. Современные аппараты имеют закрытую структуру с высоковольтными кабелями и различными рентгенооптическими компонентами, что значительно улучшает их эксплуатационные качества по сравнению с устаревшими моделями открытого типа.

Рентгеновская трубка является ключевым элементом оборудования, предназначенного для получения рентгеновского излучения. Она функционирует путём разгона электронов до высоких энергий и последующего воздействия их на металлический анод. Основные компоненты такой трубки — это катод и анод, изготавливаемые из разных металлов в зависимости от специфики устройства.

Принцип работы рентгеновского аппарата

При прохождении тока через катод электроны начинают движение с большой скоростью благодаря воздействию высокого напряжения (до десятков киловольт), устремляясь к аноду. В процессе столкновения с анодом электроны теряют накопленную энергию, преобразуя её в рентгеновское излучение.

Рентгеновские лучи, выходя из аппарата, проходят через изучаемые объекты, такие как человеческая ткань. Плотные элементы, например кости, сильнее поглощают излучение, в отличие от мягких тканей и воздуха, которые задерживают его в меньшей степени. Изображение фиксируется на специализированном детекторе, который трансформирует прошедший через тело рентгеновский поток в визуальную картинку.

Изображение формируется на специальном приёмнике (детекторе), который преобразует прошедшее сквозь объект рентгеновское излучение в видимый сигнал. Существует несколько типов детекторов:

• Фотоплёнка (используется реже в современных системах).
• Цифровые детекторы, которые позволяют сразу получить цифровое изображение и передать его на экран компьютера.
• Флуоресцентный экран (в случае рентгеноскопии), где излучение вызывает свечение люминесцентного покрытия, которое видно врачу в режиме реального времени.

Полученное изображение обрабатывается специальными алгоритмами для повышения контрастности и четкости. Затем оно отображается на экране монитора или сохраняется в цифровой форме для дальнейшего анализа врачом-рентгенологом.

Особенности разных видов рентгенологических исследований

• Рентгенография является традиционным методом рентгенодиагностики, суть которого состоит в создании неподвижного изображения внутренних структур организма на рентгеновской пленке или цифровом носителе. Рентгеновские лучи проходят сквозь ткани пациента и фиксируются на чувствительной поверхности, формируя снимок. Данный способ помогает получить ясную картину состояния костной системы, легких, пищеварительного тракта и прочих органов. Специализированным видом рентгенографии является маммография - исследование молочных желез.
• Рентгеноскопия представляет собой метод динамического наблюдения за внутренними органами в реальном времени. Специалист наблюдает изображение на специализированном мониторе, что даёт возможность отслеживать функциональные процессы, такие как дыхательные движения диафрагмы, сердечные сокращения и работу кишечной мускулатуры.
• Телерентгеноскопия представляет собой усовершенствованный вариант рентгеноскопии, где изображение передается на удаленный монитор через телевизионную систему. Это позволяет врачу находиться вне зоны воздействия рентгеновского излучения и одновременно наблюдать за состоянием пациента.
• Флюорография представляет собой упрощенный способ рентгеновской диагностики, применяемый для массовых обследований населения, особенно эффективен для выявления туберкулёза и раковых опухолей лёгких. Снимок отображается на маленьком экране размером примерно 7*7 сантиметров, что снижает его точность, однако весь процесс занимает считанные минуты, включая подготовку и выдачу результатов. Благодаря этому можно оперативно проверять большие группы людей, что критически важно для раннего диагностирования болезней.
• Контрастная рентгенодиагностика включает в себя использование специальных веществ (контрастов), которые вводятся внутрь организма для улучшения видимости определенных структур на рентгеновском изображении. Например, бариевая взвесь используется для изучения пищеварительного тракта, а йодсодержащие препараты — для ангиографии сосудов.

Классификация рентгеновских аппаратов

По типу детектора

По типу детектора и способу передачи информации различают аппараты:

• Аналоговые.
  Используются традиционные методы записи рентгеновского изображения на пленку. После съемки пленка обрабатывается химическим способом, чтобы получить готовое изображение. Аналоговые системы постепенно вытесняются цифровыми технологиями благодаря их большей эффективности и удобству.
• Цифровые.
  Преобразуют рентгеновское излучение непосредственно в цифровой сигнал, который затем отображается на экране компьютера. Это позволяет мгновенно просматривать результаты исследования, архивировать данные и передавать их через компьютерные сети. Основные преимущества цифровых систем включают в себя высокую скорость обработки, улучшенное качество изображения и снижение дозы радиации для пациента.

По способу установки

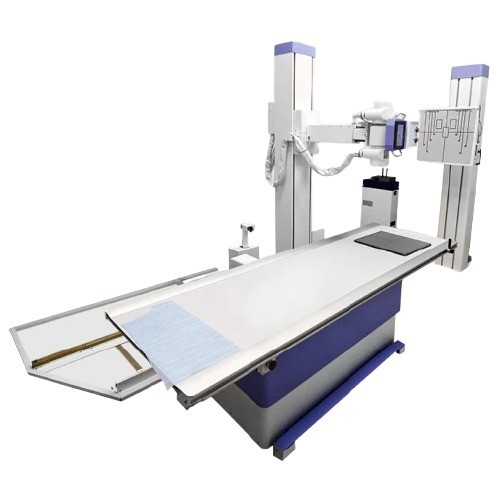

Стационарные рентгеновские аппараты устанавливаются в специализированных помещениях медицинских учреждений. Они обладают высокой мощностью и широким набором функций, включая возможность регулировки положения пациента и аппарата для получения оптимальных снимков. Такие установки обычно оснащены системами защиты от радиации и дополнительными устройствами для комфорта пациентов.

Мобильные рентгеновские аппараты применяются как в палатах и операционных, так и вне стен медицинского учреждения, например в полевых условиях или на выезде. Как правило, они компактны и оснащены колесами, что позволяет быстро развернуть установку и провести диагностику даже в труднодоступных местах. Палатные рентген-аппараты обычно работают от аккумуляторов и требуют минимального обслуживания. Имеют меньшую мощность по сравнению со стационарными, но достаточную для выполнения большинства диагностических процедур.

Аппаратура для динамического наблюдения и статической визуализации

Аппаратура для динамического наблюдения позволяет наблюдать за изменениями внутри тела в режиме реального времени. Она используется, например, при проведении эндоскопии, ангиографии или кардиологических исследований. Такие системы оснащены специальными экранами, которые показывают движение органов и структур, что помогает врачам контролировать ход операции или процедуры.

Оборудование для статической визуализации создает неподвижные снимки, которые фиксируют состояние органа или ткани в определенный момент времени. Эти устройства чаще всего применяются для диагностики переломов костей, опухолей, пневмонии и других патологий, где важно получить четкое изображение без движения.

Конструкционные особенности: С-дуги, U-дуги, потолочные

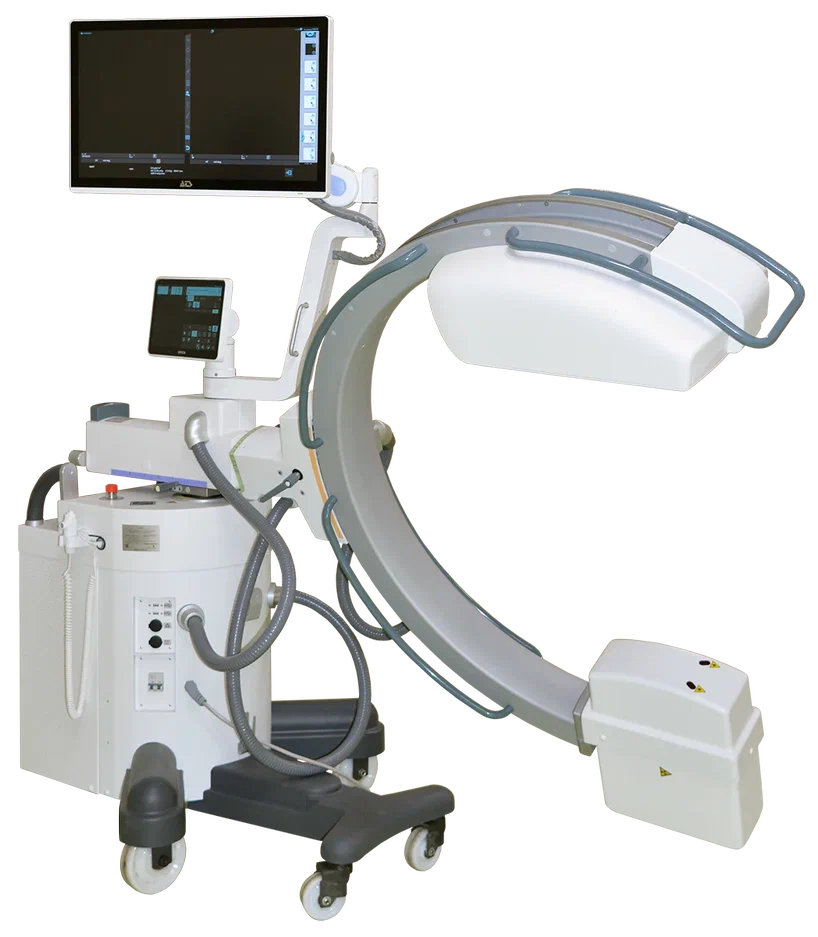

Рентгеновский аппарат типа С-дуга представляет собой конструкцию, состоящую из источника рентгеновского излучения и детектора, соединенных между собой гибкой дугой. Эта конфигурация обеспечивает большую маневренность и удобство при работе, позволяя легко изменять угол наклона и положение аппарата относительно пациента. С-дуги часто используются в хирургии для контроля оперативных вмешательств.

Аппараты с U-образной дугой имеет больший радиус поворота, что увеличивает область охвата и упрощает доступ к пациенту. U-дуги применяются преимущественно в травматологии и ортопедии.

Потолочные рентгеновские аппараты крепятся к потолочным рельсам и перемещаются вдоль них, обеспечивая свободу перемещения над операционным столом. Это особенно удобно при сложных операциях, требующих многократного изменения угла съемки.

Специализированные рентгеновские аппараты

• Маммографы.
  Эти устройства разработаны специально для исследования женской молочной железы. Они применяются для раннего выявления рака груди. Современные модели маммографов обладают высоким разрешением и минимизируют уровень радиации, делая обследование безопасным и результативным. Подробнее о маммографах >>
• Флюорографы.
  Применяются для осмотра внутренних частей грудной полости, главным образом для проверки состояния легких. Они эффективны в обнаружении множества недугов, включая, но не ограничиваясь, рак легких, туберкулез и воспаление легких. Подробнее о флюорографах >>
• Дентальные рентген-аппараты.
  Используются в стоматологической практике для анализа состояния зубов и челюстных структур. Существует несколько видов обследований: внутриротовая рентгенография, панорамный снимок и конусно-лучевая КТ (КЛКТ), каждый из которых решает конкретные задачи — от обнаружения кариеса до планирования установки имплантатов.
• Денситометры.
  Денситометрия с использованием рентгеновских лучей позволяет оценить плотность костной ткани, анализируя уровень их абсорбции. Если кости поглощают меньше лучей, это может указывать на уменьшенную плотность и риск развития остеопороза. В зависимости от модели денситометра, анализируются разные участки скелета: портативные устройства чаще всего сканируют пяточную кость, тогда как стационарные фокусируются на пояснице и бедренных костях. Основное преимущество таких аппаратов — это их точность и надежность в определении наличия и степени остеопороза.

Критерии выбора рентгеновского аппарата

• Тип оборудования.
  Стационарные модели предпочтительны для больших медучреждений, тогда как мобильные удобны для работы вне ЛПУ и малых клиник.
• Разрешающая способность.
  Высококачественное разрешение позволяет получать чёткие снимки, важные для точной постановки диагноза.
• Дополнительные функции,
  такие как автопозиционирование пациента, запись и хранение данных, а также интеграция с информационной системой клиники.

Обзор ведущих производителей

МТЛ (Медицинские Технологические Лаборатории) предлагают широкий ассортимент рентгеновских аппаратов, включая стационарные и мобильные модели.
Преимущества продукции МТЛ: надежность, долговечность и доступность запчастей. Компания активно развивает новые технологии, такие как цифровые системы обработки изображений.

Гелпик известен своими инновационными решениями в области медицинской техники - аппаратами лучевой диагностики под ТМ Ренекс. Продукция компании отличается высоким качеством сборки и современными функциями. Особое внимание уделяется эргономике и удобству использования оборудования.

DRGEM специализируется на производстве цифровых рентгеновских систем. Ее оборудование характеризуется высокой точностью и скоростью получения изображений. Благодаря использованию передовых технологий, DRGEM предлагает компактные и эффективные решения для различных медицинских учреждений.

"Амико" производит как аналоговые, так и цифровые рентгеновские аппараты. Оборудование "Амико" отличается доступной ценой и надежностью, что делает его популярным выбором среди государственных и частных клиник.
