Маммографические рентгеновские комплексы: виды маммографов, технологии маммографии и критерии выбора установок
Что такое маммография, виды маммографов, критерии выбора аппаратов, используемые технологии, основные производители. Узнайте всё о маммографах и их применении в диагностике заболеваний молочных желёз.
изображение тканей молочной железы, что помогает выявить опухоли, кисты и другие аномалии на ранних стадиях, когда они еще не прощупываются при физикальном осмотре. Благодаря своей высокой информативности и точности маммография считается золотым стандартом в скрининге рака молочной железы. К слову, заказать маммографы, ЭХВЧ и многое другое медицинское оборудование можно заказать у нас на сайте.
О чем поговорим в этой статье?
![Маммография Маммография](/upload/resize_cache/webp/medialibrary/891/mpdjp8z0lvuqfeub2rog1vchdk1uffvx/AdobeStock_225316186.webp)
Процедура маммографии: особенности и методы
Технологии маммографии
Аналоговая маммография
Томосинтез (3D-маммография)
Спектральная маммография
Магнитно-резонансная томография (МРТ) груди
Стереотаксическая биопсия
Оптическая маммография
Принцип работы и виды маммографов
По типу получаемого изображения
По конструкции штатива
По назначению маммографических установок
Стандарт оснащения рентгеновских маммографических кабинетов
Производители аппаратов для маммографии молочных желез

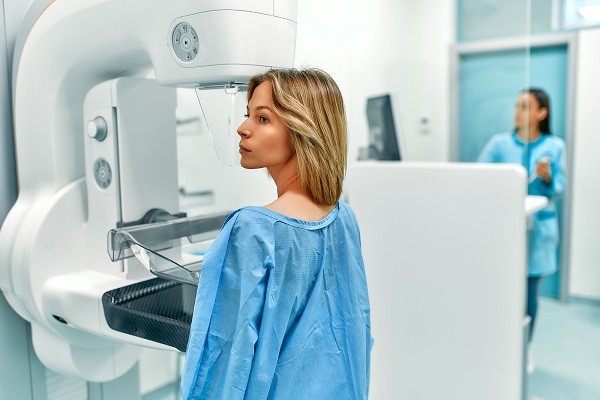

Процедура маммографии: особенности и методы
Во время процедуры грудь аккуратно фиксируется между двумя специальными пластинами аппарата, обеспечивая оптимальное распределение тканей для получения четких снимков. Рентгеновские изображения выполняются в нескольких ракурсах, чтобы охватить все участки железы. Опытный рентгенолог тщательно изучает полученные маммограммы, выявляя малейшие признаки патологии, такие как образования, скопления микрокальцинатов или нарушения структуры тканей.
Регулярное прохождение маммографии настоятельно рекомендуется всем представительницам прекрасного пола, перешагнувшим 40-летний рубеж, независимо от наличия или отсутствия тревожных симптомов. Частота обследований составляет 1-2 раза в год. Для женщин из группы повышенного риска, имеющих генетическую предрасположенность или отягощенную наследственность по раку груди, скрининг может начинаться раньше и проводиться чаще по индивидуальному графику, установленному врачом.
Следует помнить, что, несмотря на высокую информативность, маммография не является абсолютным гарантом обнаружения всех случаев онкологии молочной железы. В некоторых ситуациях, особенно при высокой плотности тканей груди, врач может назначить дополнительные методы визуализации, такие как ультразвуковое сканирование или магнитно-резонансную томографию, для получения более полной диагностической картины.
Технологии маммографии
Арсенал современной маммографии включает в себя множество передовых технологий, призванных улучшить качество диагностики, минимизировать лучевую нагрузку и обеспечить максимальный комфорт для пациенток. К ним относятся традиционная аналоговая и цифровая маммография, революционный метод томосинтеза (3D-маммографии), контрастная спектральная визуализация, МРТ молочных желез, прецизионная стереотаксическая биопсия и инновационная оптическая маммография. Каждая из этих методик вносит свой вклад в раннее выявление и успешное лечение заболеваний груди.
Аналоговая маммография
использует традиционную пленочную технологию и постепенно уступает место цифровым системам, которые обеспечивают более высокое качество изображений, возможность их цифровой обработки и хранения, а также снижение дозы облучения. Цифровые маммографы оснащаются плоскопанельными детекторами, преобразующими рентгеновское излучение в цифровой сигнал.
Томосинтез (3D-маммография)
позволяет получать трехмерные изображения молочной железы путем выполнения серии низкодозных снимков под разными углами с последующей реконструкцией объемного изображения. Это улучшает выявляемость мелких образований, особенно в плотной ткани, и снижает количество ложноположительных результатов.
Спектральная маммография
Инновационная методика контрастной спектральной маммографии предполагает применение специального йодсодержащего препарата, который вводится пациентке перед исследованием. Затем выполняется рентгеновская съемка молочных желез в двух энергетических диапазонах. Такой подход дает возможность детально изучить особенности кровоснабжения выявленных новообразований, что существенно повышает точность и специфичность диагностики.
Магнитно-резонансная томография (МРТ) груди
это высокотехнологичный метод визуализации, который базируется на использовании мощного магнитного поля и радиоволновых импульсов. Он позволяет получать исключительно четкие и подробные изображения мягких тканей молочной железы. МРТ демонстрирует непревзойденную чувствительность в обнаружении злокачественных опухолей, особенно у женщин с повышенной плотностью тканей груди. Данный метод широко применяется для уточняющей диагностики и скрининга пациенток, относящихся к группе высокого риска развития рака
Стереотаксическая биопсия
это малоинвазивная процедура, которая проводится под контролем маммографического аппарата, оснащенного специальной биопсийной приставкой. Данная методика дает возможность с высочайшей точностью получать образцы ткани из подозрительных участков молочной железы для последующего гистологического анализа. Стереотаксическая биопсия отличается минимальной травматичностью и обеспечивает получение достоверных результатов, что делает ее незаменимым инструментом в арсенале современной маммологии.
Оптическая маммография
перспективный метод, основанный на регистрации оптического излучения, прошедшего через ткань молочной железы. Она позволяет оценивать гемодинамику и метаболизм тканей без использования ионизирующего излучения, но пока находится на стадии исследований.
Принцип работы и виды маммографов
По типу получаемого изображения
Одним из основных критериев классификации маммографов является тип получаемого изображения - аналоговый или цифровой.
Аналоговые маммографы представляют собой устаревшие модели, которые используют традиционную рентгеновскую пленку для фиксации изображений. Они постепенно вытесняются более современными цифровыми аппаратами, обладающими рядом преимуществ.
Цифровые маммографы создают электронные изображения, которые сохраняются на компьютере, что позволяет проводить их цифровую обработку, увеличивая контрастность и детализацию. Кроме того, цифровые аппараты обеспечивают более высокую чувствительность (до 95%) при меньшей лучевой нагрузке на пациентку (до 30% ниже по сравнению с аналоговыми). Также цифровой формат облегчает хранение, передачу и сравнение изображений, что повышает эффективность диагностического процесса.
По конструкции штатива
По типу конструкции штатива маммографы подразделяются на аппараты с С-образным, кольцеобразным и прямым штативом.
С-образные маммографы оснащены С-образной рамой, позволяющей позиционировать трубку и детектор под различными углами для получения снимков в разных проекциях. Это обеспечивает более полную визуализацию тканей молочной железы и повышает точность диагностики.
Кольцеобразные маммографы имеют кольцевую раму, вращающуюся вокруг молочной железы, что дает возможность получать изображения под любым необходимым углом без перепозиционирования пациентки. Такая конструкция особенно удобна при обследовании пациенток с ограниченной подвижностью.
Прямые маммографы отличаются наличием вертикальной стойки с трубкой и детектором на противоположных концах, что делает их более компактными и простыми в использовании.
По назначению маммографических установок
Еще одним важным критерием классификации маммографов является их назначение - скрининговое или диагностическое.
Скрининговые маммографы предназначены для проведения массовых профилактических обследований женщин с целью раннего выявления рака молочной железы. Они обладают высокой пропускной способностью (до 60 пациенток в час) и автоматизированными функциями, такими как автоматическое позиционирование молочной железы и подбор экспозиции. Это позволяет стандартизировать процедуру и минимизировать влияние человеческого фактора на качество снимков.
Диагностические маммографы, в свою очередь, используются для более детального обследования пациенток с подозрением на патологию, выявленную при скрининге или клиническом осмотре. Они обладают расширенными возможностями, такими как томосинтез (3D-маммография), контрастная маммография и биопсийная приставка, что позволяет получать более детальную информацию о выявленных изменениях и выполнять прицельную биопсию под контролем рентгена.
Различные виды маммографов имеют свои преимущества, влияющие на точность диагностики и комфорт пациенток.
- Цифровые аппараты обеспечивают более высокое качество изображений и меньшую лучевую нагрузку по сравнению с аналоговыми, что повышает выявляемость патологий и безопасность обследования.
- С-образные и кольцеобразные маммографы позволяют получать снимки под различными углами, улучшая визуализацию тканей молочной железы и увеличивая вероятность обнаружения небольших образований.
- Прямые маммографы отличаются компактностью и простотой использования, что делает их удобными для небольших диагностических центров и мобильных комплексов.
- Скрининговые аппараты обладают высокой пропускной способностью и автоматизированными функциями, облегчающими проведение массовых обследований, в то время как диагностические маммографы предоставляют дополнительные возможности для уточняющей диагностики и биопсии.
Стандарт оснащения рентгеновских маммографических кабинетов
Приказ Минздрава РФ № 560н от 09.06.2020 г. (действует вплоть до 2027 года) регламентирует требования к оборудованию и оснащению маммографических кабинетов в медицинских учреждениях. Данный стандарт оснащения направлен на обеспечение высокого качества диагностики заболеваний молочной железы, создание оптимальных условий для работы медицинского персонала и комфорта пациенток.
Согласно приказу 560н, основным элементом оснащения является цифровой маммографический аппарат с полноформатным плоскопанельным детектором и функцией томосинтеза (3D-маммографии). Такие аппараты обеспечивают получение высококачественных изображений с высоким пространственным разрешением и низкой лучевой нагрузкой. Томосинтез позволяет получать трехмерные изображения молочной железы, повышая выявляемость мелких образований и снижая количество ложноположительных результатов.
Стандарт оснащения кабинета маммографии предусматривает наличие специализированного рабочего места врача-рентгенолога с диагностической рабочей станцией, оснащенной высококачественными мониторами и программным обеспечением для обработки и анализа маммограмм, включая системы компьютерного анализа (CAD) для автоматизированного выявления подозрительных участков.
Для точного позиционирования и комфорта пациенток кабинет должен иметь специальный маммографический стол с подвижной декой, компрессионными пластинами различных размеров и моторизованным приводом для перемещения трубки и детектора. Это облегчает работу рентгенолаборанта и позволяет быстро получать снимки в различных проекциях.
Дополнительное оснащение включает негатоскоп для просмотра аналоговых маммограмм, сканер для оцифровки пленочных изображений, принтер для печати результатов и необходимые расходные материалы.
Особое внимание уделяется радиационной безопасности. Кабинет должен быть оборудован средствами защиты персонала (просвинцованные ширмы, фартуки, воротники), а также системой контроля качества с дозиметрами и тест-объектами для проверки стабильности работы маммографа.
Какой маммограф выбрать?
При выборе маммографа для медицинского учреждения необходимо учитывать баланс между функциональностью аппарата и его стоимостью, принимая во внимание бюджетные ограничения клиники и потребности в диагностических возможностях. Ключевыми критериями являются тип детектора, наличие функции томосинтеза, качество изображения, доза облучения, эргономика и удобство использования, а также надежность и репутация производителя.
Цифровые маммографы с полноформатными плоскопанельными детекторами обеспечивают высокое качество изображений при низкой дозе облучения, но их стоимость выше, чем у аппаратов с компьютеризированными радиографическими (CR) системами. Томосинтез (3D-маммография) улучшает выявляемость мелких образований и снижает количество ложноположительных результатов, но увеличивает стоимость аппарата и требует больше места для хранения данных.
При ограниченном бюджете можно рассмотреть маммографы с CR-системами, которые обеспечивают хорошее качество изображений при меньших затратах. Однако следует учитывать затраты на расходные материалы (фосфорные пластины) и необходимость периодической замены CR-кассет.
Важно оценить потребности клиники в пропускной способности и функциональности. Для скрининговых исследований достаточно базовых моделей, а для диагностических целей могут потребоваться аппараты с расширенными возможностями (томосинтезом, биопсийной приставкой, системой CAD).
Следует учитывать эргономику и удобство использования: моторизованное перемещение трубки и детектора, наличие функции автопозиционирования, удобство интерфейса управления. Это влияет на скорость и качество работы персонала.
Необходимо изучить репутацию производителя, наличие сервисной поддержки и обучения персонала, стоимость владения (включая обслуживание и ремонт). Целесообразно запросить демонстрацию аппарата и отзывы от других клиник.
Производители аппаратов для маммографии молочных желез
Российский рынок маммографического оборудования представлен несколькими ключевыми производителями, среди которых выделяются компании "МТЛ", "АМИКО" и "РенМедПром". Эти предприятия специализируются на разработке и выпуске современных маммографических систем, отвечающих высоким стандартам качества и обеспечивающих эффективную диагностику заболеваний молочной железы.
Компания "МТЛ" ("Медицинские Технологии Лтд") предлагает линейку цифровых маммографов серии "Маммо-MT". Флагманская модель "МТЛ' "Маммо-5МТ" оснащена функцией томосинтеза, позволяющей получать трехмерные изображения молочной железы с высоким пространственным разрешением. Аппараты "МТЛ" отличаются эргономичным дизайном, удобством в эксплуатации и широкими возможностями постобработки изображений.
"АМИКО" - один из ведущих отечественных производителей рентгеновского оборудования. Компания выпускает цифровой маммограф "АМИКО Маммо-РП" - модель с полноформатными плоскопанельными детекторами и функцией томосинтеза. Маммографы "АМИКО" обеспечивают высокое качество изображений при низкой дозе облучения и оснащаются передовым программным обеспечением для диагностики.
"РенМедПром" - российский производитель маммографических систем под торговой маркой "Омикрон". Компания предлагает цифровые маммографы различных конфигураций, включая модели с возможностью апгрейда до томосинтеза. Аппараты "Омикрон" отличаются надежностью, простотой в управлении и доступной стоимостью владения.
При выборе маммографа на нашем сайте можно использовать разные фильтры, такие как тип детектора (цифровой или аналоговый), размер поля обзора, наличие функции томосинтеза.
